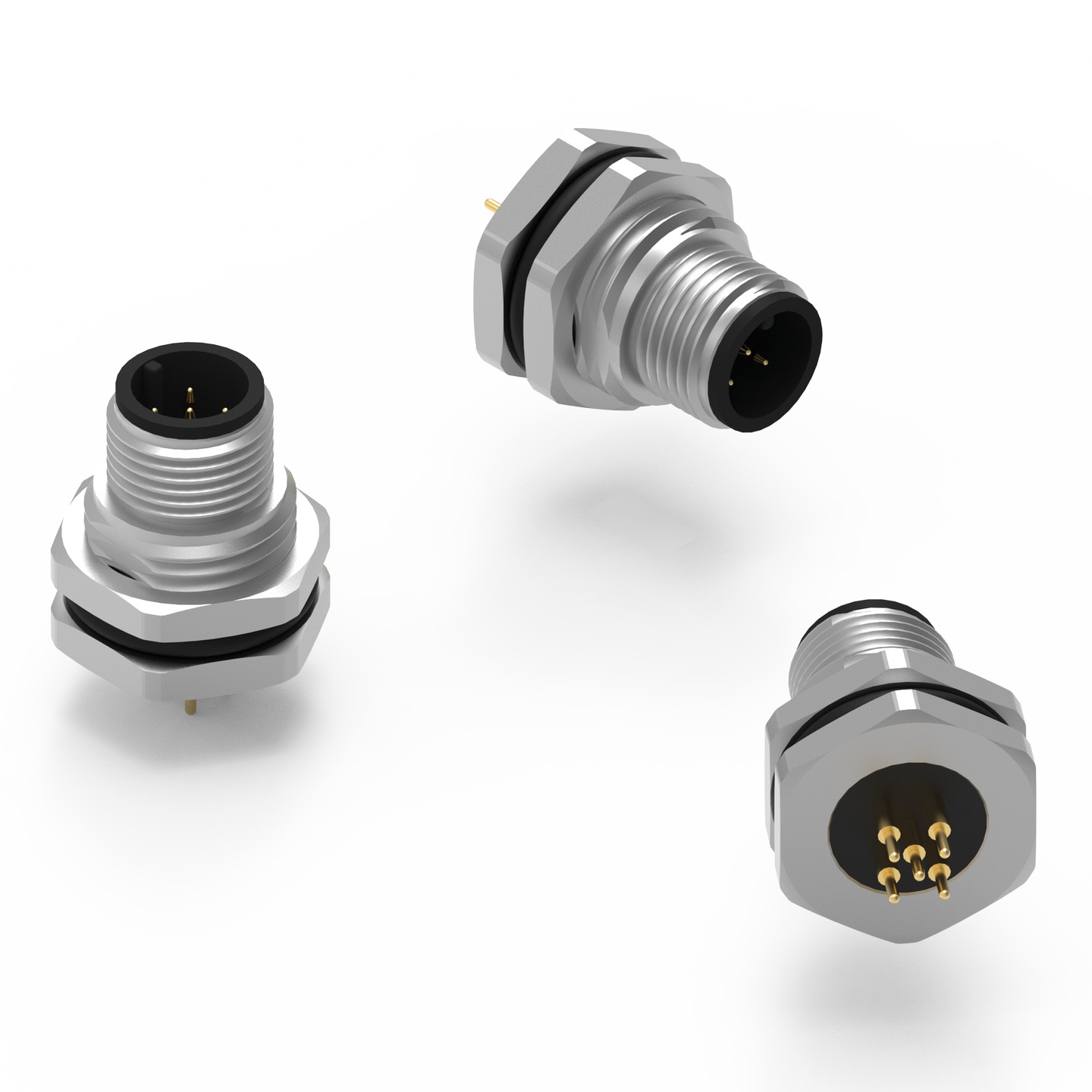

WR-CIRCM12 Screw Mating Panel Connector PCB Metal PG9

Packaging Properties
Verpackung	Tray

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold

Electrical Properties
I_R	2 A; 5 A
Arbeitsspannung	30 V; 60 V; 250 V
Spannungsfestigkeit	650 V (AC); 1000 V (AC); 1400 V (AC)
ursprünglicher Kontaktwiderstand	10 mΩ
R_ISO	100 MΩ

Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Gender	I_R (A)	Arbeitsspannung (V)	Spannungsfestigkeit (V (AC))	Verpackung
643250100604	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-CIRC (rev23b).IntLib \| 11 MB CDS Cadence_WR-CIRC (rev23a).zip \| 72.5 MB EAG Eagle_WR-CIRC (rev23a).lbr \| 266.2 KB CAD-Dateien ZIP 3D 3D_643250100604 (rev1).pdf \| 1 MB IGS IGS_643250100604 (rev1).igs \| 3.4 MB STP STP_643250100604 (rev1).stp \| 1.5 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Männlich	5	250	1400	Tray
643250100608	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-CIRC (rev23b).IntLib \| 11 MB CDS Cadence_WR-CIRC (rev23a).zip \| 72.5 MB EAG Eagle_WR-CIRC (rev23a).lbr \| 266.2 KB CAD-Dateien ZIP 3D 3D_643250100608 (rev1).pdf \| 1 MB IGS IGS_643250100608 (rev1).igs \| 3.6 MB STP STP_643250100608 (rev1).stp \| 1.5 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Männlich	2	30	650	Tray
643250100605	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-CIRC (rev23b).IntLib \| 11 MB CDS Cadence_WR-CIRC (rev23a).zip \| 72.5 MB EAG Eagle_WR-CIRC (rev23a).lbr \| 266.2 KB CAD-Dateien ZIP 3D 3D_643250100605 (rev1).pdf \| 1 MB IGS IGS_643250100605 (rev1).igs \| 3.4 MB STP STP_643250100605 (rev1).stp \| 1.5 MB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Männlich	5	60	1000	Tray
