WRIS-KWKB Dickschicht Widerstand

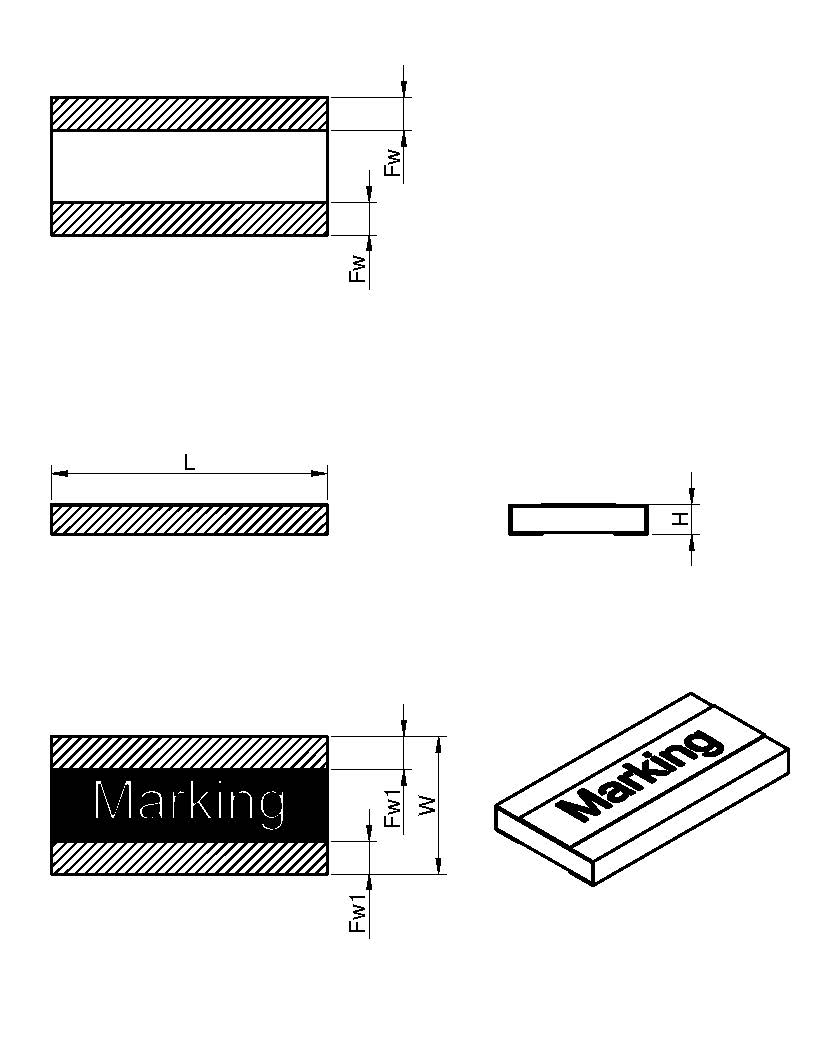

Bauform	Maße	3D	L (mm)	W (mm)	H (mm)	Montageart
0612			1.6	3.2	0.55	SMT
1020			2.5	5	0.55	SMT
1225			3.2	6.3	0.55	SMT

Merkmale

Produktserie für die Strommessung bis zu 2 W
Montagetyp: SMT-Chip (Wide-Terminal)
Widerstandsbereich: 2.2 Ω ‒ 18 kΩ
Widerstandstoleranz: ±1 %; ±5 %
Nennleistung: 0.75 W ‒ 2 W
TCR: ±200 ppm/°C
Betriebstemperatur: -55 °C bis +155 °C
Bauformen: 0612 / 1020 / 1225
Empfohlenes Lötverfahren: Reflow-Löten

Anwendung

Elektromotor
Kamera
Beleuchtungssteuerung
Fernseher

Artikeldaten

Alle

0612

1020

1225

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	R	Tol. R	P_Rated (W)	TCR (ppm/ °C)	TCR (ppm/ °C)	I_R (mA)	L (mm)	W (mm)	H (mm)	Design Kit	Muster
	561020163016	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020163016 (rev1).pdf \| 69.9 KB IGS IGS_561020163016 (rev1).igs \| 741.9 KB STP STP_561020163016 (rev1).stp \| 230.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.2 Ω	±1%	2	-200	200	953.5	3.2	6.3	0.55	560000
	561020163017	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020163017 (rev1).pdf \| 69.9 KB IGS IGS_561020163017 (rev1).igs \| 741.9 KB STP STP_561020163017 (rev1).stp \| 230.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5.1 Ω	±1%	2	-200	200	626.2	3.2	6.3	0.55	–
	561020163018	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020163018 (rev1).pdf \| 69.9 KB IGS IGS_561020163018 (rev1).igs \| 741.9 KB STP STP_561020163018 (rev1).stp \| 230.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10 Ω	±1%	2	-200	200	447.2	3.2	6.3	0.55	–
	561020132004	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020132004 (rev1).pdf \| 71.1 KB IGS IGS_561020132004 (rev1).igs \| 733.7 KB STP STP_561020132004 (rev1).stp \| 225.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	47 Ω	±5%	0.75	200	200	126.3	1.6	3.2	0.55	560000
	561020132008	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020132008 (rev1).pdf \| 71.1 KB IGS IGS_561020132008 (rev1).igs \| 733.7 KB STP STP_561020132008 (rev1).stp \| 225.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	100 Ω	±1%	0.75	200	200	86.6	1.6	3.2	0.55	560000
	561020132009	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020132009 (rev1).pdf \| 71.1 KB IGS IGS_561020132009 (rev1).igs \| 733.7 KB STP STP_561020132009 (rev1).stp \| 225.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	100 Ω	±5%	0.75	200	200	86.6	1.6	3.2	0.55	–
	561020132010	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020132010 (rev1).pdf \| 71.1 KB IGS IGS_561020132010 (rev1).igs \| 733.7 KB STP STP_561020132010 (rev1).stp \| 225.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	110 Ω	±5%	0.75	200	200	82.6	1.6	3.2	0.55	560000
	561020132011	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020132011 (rev1).pdf \| 71.1 KB IGS IGS_561020132011 (rev1).igs \| 733.7 KB STP STP_561020132011 (rev1).stp \| 225.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	120 Ω	±1%	0.75	200	200	79.1	1.6	3.2	0.55	560000
	561020132014	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020132014 (rev1).pdf \| 71.1 KB IGS IGS_561020132014 (rev1).igs \| 733.7 KB STP STP_561020132014 (rev1).stp \| 225.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	240 Ω	±1%	0.75	200	200	55.9	1.6	3.2	0.55	560000
	561020150010	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020150010 (rev1).pdf \| 68.2 KB IGS IGS_561020150010 (rev1).igs \| 739 KB STP STP_561020150010 (rev1).stp \| 228 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	270 Ω	±1%	1	-200	200	60.9	2.5	5	0.55	–
	561020163011	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020163011 (rev1).pdf \| 69.9 KB IGS IGS_561020163011 (rev1).igs \| 741.9 KB STP STP_561020163011 (rev1).stp \| 230.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	270 Ω	±1%	2	200	200	86.1	3.2	6.3	0.55	560000
	561020163012	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020163012 (rev1).pdf \| 69.9 KB IGS IGS_561020163012 (rev1).igs \| 741.9 KB STP STP_561020163012 (rev1).stp \| 230.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	430 Ω	±5%	2	200	200	68.2	3.2	6.3	0.55	560000
	561020132023	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020132023 (rev1).pdf \| 71.1 KB IGS IGS_561020132023 (rev1).igs \| 733.7 KB STP STP_561020132023 (rev1).stp \| 225.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	470 Ω	±5%	0.75	200	200	39.9	1.6	3.2	0.55	560000
	561020132030	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020132030 (rev1).pdf \| 71.1 KB IGS IGS_561020132030 (rev1).igs \| 733.7 KB STP STP_561020132030 (rev1).stp \| 225.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1200 Ω	±1%	0.75	200	200	25	1.6	3.2	0.55	560000
	561020132031	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020132031 (rev1).pdf \| 71.1 KB IGS IGS_561020132031 (rev1).igs \| 733.7 KB STP STP_561020132031 (rev1).stp \| 225.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1500 Ω	±1%	0.75	200	200	22.4	1.6	3.2	0.55	560000
	561020132032	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020132032 (rev1).pdf \| 71.1 KB IGS IGS_561020132032 (rev1).igs \| 733.7 KB STP STP_561020132032 (rev1).stp \| 225.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1800 Ω	±1%	0.75	200	200	20.4	1.6	3.2	0.55	560000
	561020132034	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020132034 (rev1).pdf \| 71.1 KB IGS IGS_561020132034 (rev1).igs \| 733.7 KB STP STP_561020132034 (rev1).stp \| 225.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2200 Ω	±1%	0.75	200	200	18.5	1.6	3.2	0.55	560000
	561020132037	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020132037 (rev1).pdf \| 71.1 KB IGS IGS_561020132037 (rev1).igs \| 733.7 KB STP STP_561020132037 (rev1).stp \| 225.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2700 Ω	±1%	0.75	200	200	16.7	1.6	3.2	0.55	560000
	561020132059	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKB (rev22b).IntLib \| 150.5 KB CDS Cadence_WRIS-KWKB (rev19a).zip \| 447.9 KB EAG Eagle_WRIS-KWKB (rev19a).lbr \| 30.1 KB CAD-Dateien ZIP 3D 3D_561020132059 (rev1).pdf \| 71.1 KB IGS IGS_561020132059 (rev1).igs \| 733.7 KB STP STP_561020132059 (rev1).stp \| 225.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18000 Ω	±1%	0.75	200	200	6.5	1.6	3.2	0.55	560000

	Artikel Nr.	Datenblatt	Simulation
	561020163016	SPEC
	561020163017	SPEC
	561020163018	SPEC
	561020132004	SPEC
	561020132008	SPEC
	561020132009	SPEC
	561020132010	SPEC
	561020132011	SPEC
	561020132014	SPEC
	561020150010	SPEC
	561020163011	SPEC
	561020163012	SPEC
	561020132023	SPEC
	561020132030	SPEC
	561020132031	SPEC
	561020132032	SPEC
	561020132034	SPEC
	561020132037	SPEC
	561020132059	SPEC

Muster

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	R	Tol. R	P_Rated (W)	TCR (ppm/ °C)	TCR (ppm/ °C)	I_R (mA)	L (mm)	W (mm)	H (mm)	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Strommesswiderstände SMT
