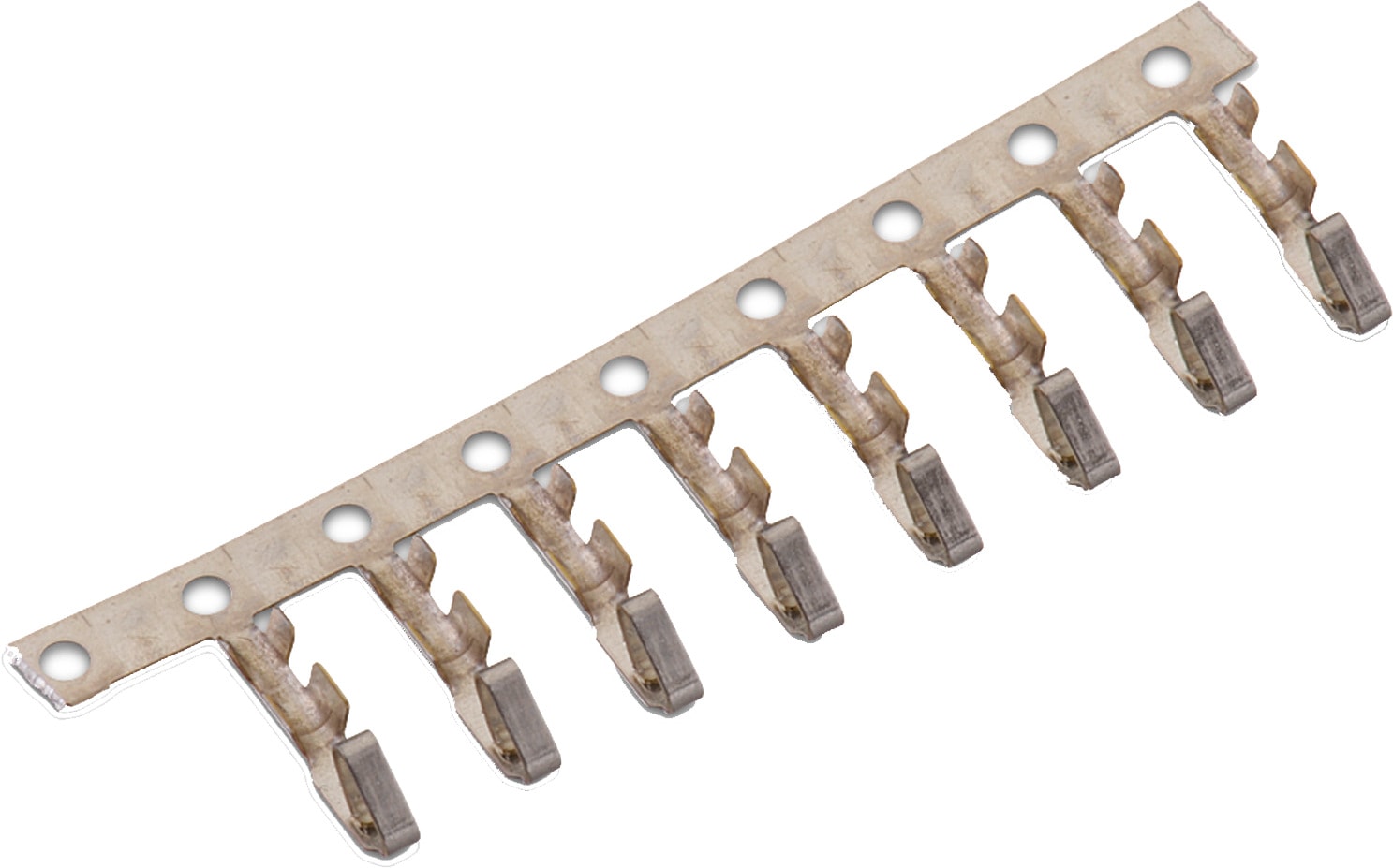

WR-WTB 2.54 mm Female Crimp Contact

Material Properties
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Zinn
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
I_{R 1}	3 A
Arbeitsspannung	250 V (AC)
Kontaktwiderstand	20 mΩ
Raster	2.54 mm
Gender	Weiblich
Typ	Crimp Terminal

Wire Properties
Stranded Wire Section (AWG)	28 to 22 (AWG)
Stranded Wire Section (Metric)	0.081 to 0.326 (mm²)

Packaging Properties
Verpackung	Beutel; große Rolle; kleine Rolle

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Gender	Stranded Wire Section (AWG)	Stranded Wire Section (Metric)	Verpackung	VPE (pcs)	Design Kit	Muster
	61900113722	SPEC	3 Dateien CAD-Dateien ZIP 3D 61900113722_1 (rev1).pdf \| 158.5 KB IGS 61900113722 (rev1).igs \| 1.2 MB STP 61900113722 (rev1).stp \| 456.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	28 to 22 (AWG)	0.081 to 0.326 (mm²)	große Rolle	10000	–
	61910113722	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_61910113722 (rev1).pdf \| 142.4 KB IGS Download_IGES_61910113722 (rev1).iges \| 1.2 MB STP Download_STP_61910113722 (rev1).stp \| 457 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	28 to 22 (AWG)	0.081 to 0.326 (mm²)	kleine Rolle	1000	–
	61900113722DEC	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_61900113722DEC (rev1).pdf \| 97.9 KB IGS Download_IGES_61900113722DEC (rev1).iges \| 984.8 KB STP Download_STP_61900113722DEC (rev1).stp \| 360.7 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	28 to 22 (AWG)	0.081 to 0.326 (mm²)	Beutel	100	612690 645001

	Artikel Nr.	Datenblatt
	61900113722	SPEC
	61910113722	SPEC
	61900113722DEC	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Gender	Stranded Wire Section (AWG)	Stranded Wire Section (Metric)	Verpackung	VPE (pcs)	Design Kit	Muster

Werkzeuge

WR-WTB Automatic Crimping Tool: 600619401

Gegenstecker

WR-WTB Manual Crimping Tool

Passend zu

WR-WTB 2.54 mm Female Terminal Housing

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-WTB Wire-to-Board Steckverbinder
