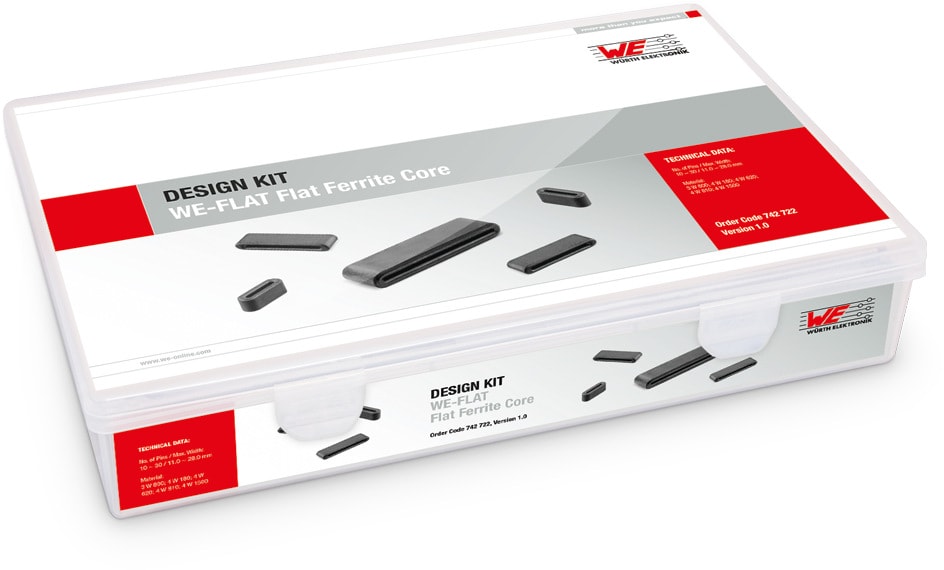

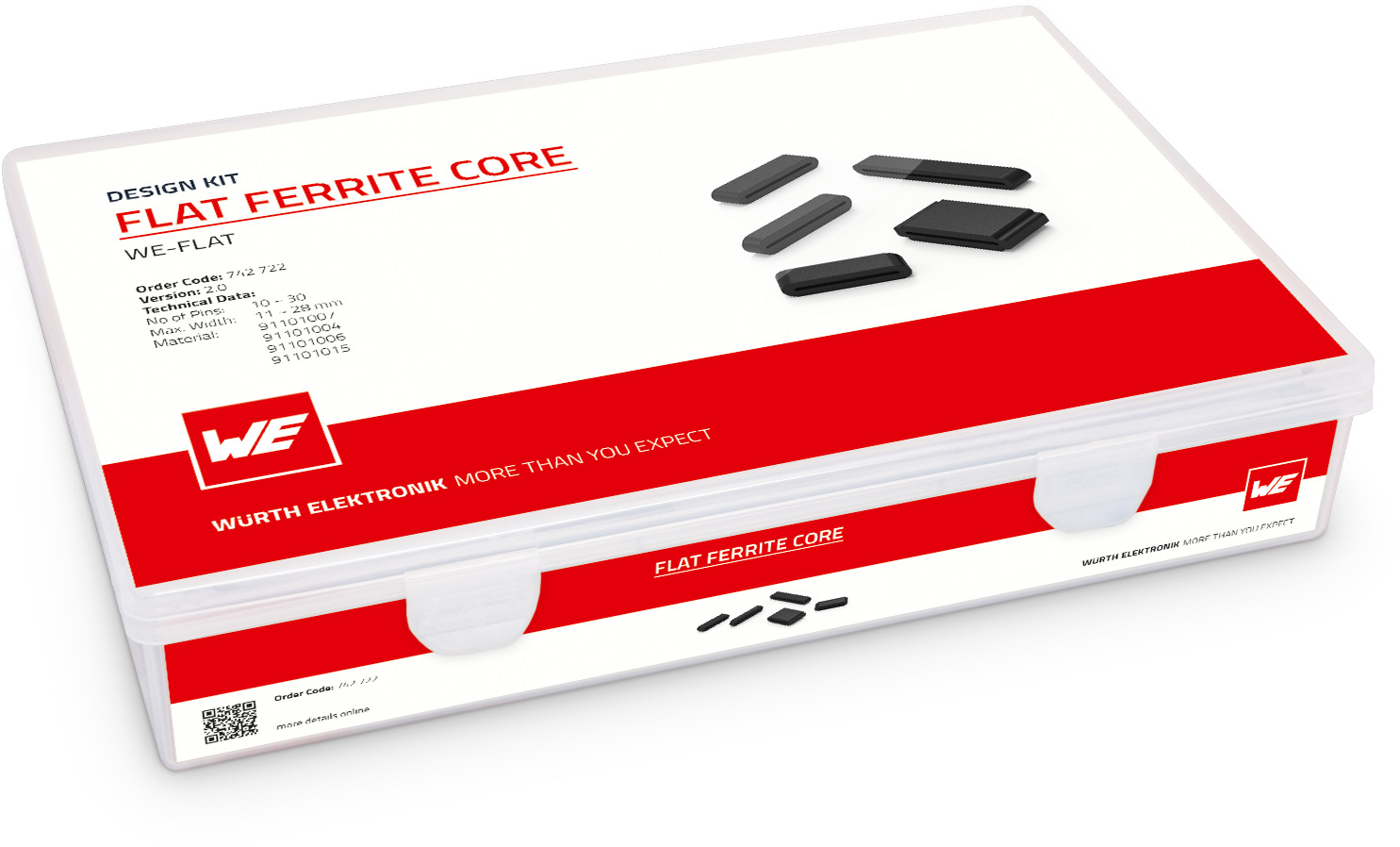

Design Kit WE-FLAT Flachkern

Merkmale

Für mehrpolige Flachbandkabel und flexible Leiterplatten
Unentbehrlich für Testzwecke
Ideal für den Einsatz im EMV-Labor
24 Werte, 158 Bauteile
Geeignetes Klebeband zur Montage
Wiederbefüllung gratis

Anwendung

Filter für Gleichtaktstörungen auf dünnen Datenleitungen in elektronischen Systemen
Anwendungsbeispiele: Datenübertragung mit TWINflex von Würth Elektronik und vieles mehr
Besonders für flexible Leiterplatten geeignet

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Produktserie	Ø Kabel max. (mm)	Z @ 25 MHz 1 Windung (Ω)	Z @ 100 MHz 1 Windung (Ω)	Material	Version
74278082	SPEC	2 Dateien CAD-Dateien ZIP IGS 74278082 (rev1).igs \| 190.6 KB STP 74278082 (rev1).stp \| 55 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT for Flexible PCB	10.7	13	33	4 W 810	rund
7427801	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427801 (rev1).igs \| 190 KB STP 7427801 (rev1).stp \| 55 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT for Flexible PCB	11.4	46	79	4 W 620	rund
74278043	SPEC	2 Dateien CAD-Dateien ZIP IGS 74278043 (rev1).igs \| 190.6 KB STP 74278043 (rev1).stp \| 55 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT for Flexible PCB	12.7	17	42	4 W 810	rund
7427221	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427221 (rev1).igs \| 191.2 KB STP 7427221 (rev1).stp \| 55.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT	13.5	27	51	4 W 620	rund
74272213	SPEC	2 Dateien CAD-Dateien ZIP IGS 74272213 (rev1).igs \| 241.6 KB STP 74272213 (rev1).stp \| 78.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT	15	32	51	4 W 1500	rechteckig
7427809	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427809 (rev1).igs \| 190.7 KB STP 7427809 (rev1).stp \| 55 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT for Flexible PCB	16.8	24	51	4 W 620	rund
7427225	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427225 (rev1).igs \| 191.4 KB STP 7427225 (rev1).stp \| 55.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT	18.8	25	47	4 W 1500	rund
7427226	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427226 (rev1).igs \| 190.2 KB STP 7427226 (rev1).stp \| 55.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT	18.8	39	70	4 W 620	rund
7427805	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427805 (rev1).igs \| 189.4 KB STP 7427805 (rev1).stp \| 55 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT for Flexible PCB	20	50	98	4 W 620	rund
7427227	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427227 (rev1).igs \| 191.6 KB STP 7427227 (rev1).stp \| 55.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT	22	24	52	4 W 620	rund
7427224	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427224 (rev1).igs \| 646.8 KB STP 7427224 (rev1).stp \| 186.4 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT	23	47	81	4 W 620	kantig
7427810	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427810 (rev1).igs \| 189.1 KB STP 7427810 (rev1).stp \| 54.9 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT for Flexible PCB	24	57	112	4 W 620	rund
7427232	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427232 (rev1).igs \| 314.3 KB STP 7427232 (rev1).stp \| 103.7 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT	26.5	107	174	4 W 620	rechteckig
7427803	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427803 (rev1).igs \| 190.2 KB STP 7427803 (rev1).stp \| 55 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT for Flexible PCB	26.5	29	66	4 W 620	rund
74278032	SPEC	2 Dateien CAD-Dateien ZIP IGS 74278032 (rev1).igs \| 190.2 KB STP 74278032 (rev1).stp \| 54.9 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT for Flexible PCB	27.6	20	48	4 W 620	rund
7427220	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427220 (rev1).igs \| 190.2 KB STP 7427220 (rev1).stp \| 55.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT	28	46	85	4 W 620	rund
7427210	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427210 (rev1).igs \| 191.3 KB STP 7427210 (rev1).stp \| 55.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT	28	22	48	4 W 620	rund
7427212	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427212 (rev1).igs \| 190.2 KB STP 7427212 (rev1).stp \| 55.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT	28	31	60	4 W 620	rund
7427223	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427223 (rev1).igs \| 191.1 KB STP 7427223 (rev1).stp \| 55.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT	30.9	24	57	3 W 800	rund
7427213	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427213 (rev1).igs \| 190.2 KB STP 7427213 (rev1).stp \| 55.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT	34.8	28	62	4 W 620	rund
7427228	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427228 (rev1).igs \| 190.3 KB STP 7427228 (rev1).stp \| 55.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT	35	37	76	4 W 620	rund
7427214	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427214 (rev1).igs \| 190.2 KB STP 7427214 (rev1).stp \| 55.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT	39.2	26	61	4 W 620	rund
7427218	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427218 (rev1).igs \| 190.1 KB STP 7427218 (rev1).stp \| 55.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT	44	25	61	4 W 620	rund
7427216	SPEC	2 Dateien CAD-Dateien ZIP IGS 7427216 (rev1).igs \| 190.2 KB STP 7427216 (rev1).stp \| 55.2 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WE-FLAT	52	25	64	4 W 620	rund

Artikel Nr.	Datenblatt	Simulation
74278082	SPEC
7427801	SPEC
74278043	SPEC
7427221	SPEC
74272213	SPEC
7427809	SPEC
7427225	SPEC
7427226	SPEC
7427805	SPEC
7427227	SPEC
7427224	SPEC
7427810	SPEC
7427232	SPEC
7427803	SPEC
74278032	SPEC
7427220	SPEC
7427210	SPEC
7427212	SPEC
7427223	SPEC
7427213	SPEC
7427228	SPEC
7427214	SPEC
7427218	SPEC
7427216	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Produktserie	Ø Kabel max. (mm)	Z @ 25 MHz 1 Windung (Ω)	Z @ 100 MHz 1 Windung (Ω)	Material	Version	Muster

Dieses Sortiment finden Sie in folgendem Rack:

Alpha-Rack EMV: Ferrithülsen

Artikel Nr. 742722
