MagI³C-VDMM Variable Step Down MicroModule ERWEITERT

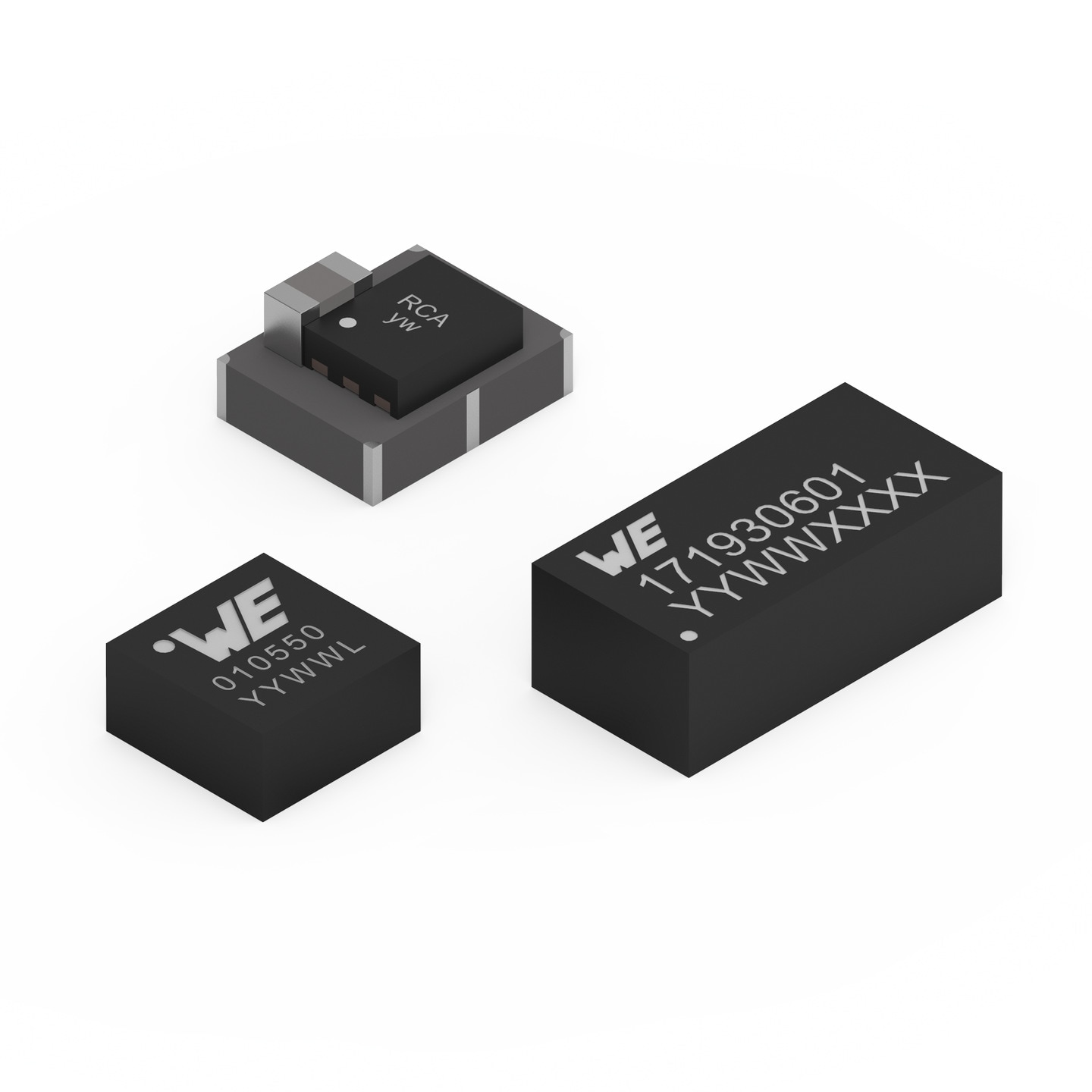

MagI³C-VDMM Variable Step Down MicroModule

Merkmale

  • Geringe leitungsgebundene und abgestrahlte EMV (konform nach Norm EN55022 Klasse B / CISPR-23)

LGA-6EP

  • Sehr kleines Micro Gehäuse
  • Ideal für begrenzte Leiterplatten-/Layoutflächen
  • 2 Lötzyklen

LGA-8EP

  • Sehr kleines Micro Gehäuse
  • Ideal für begrenzte Leiterplatten-/Layoutflächen
  • Zum direkten Anschluss an das 24-V-Industriespannungsnetz
  • 2 Lötzyklen

LGA-12

  • Sehr kleines Micro Gehäuse
  • Ideal für begrenzte Leiterplatten-/Layoutflächen
  • Zum direkten Anschluss an das 48-V-Industriespannungsnetz
  • Spread spectrum für optimierte EMV Performance
  • 2 Lötzyklen

Anwendung

  • Point-of-Load DC/DC Applikationen
  • Ersatz von Linearregler
  • Versorgung von I / O Schnittstellen und MCUs
  • Versorgung von DSPs und FPGAs Hilfsspannungen
  • Portable Geräte
  • Batteriebetriebene Anwendungen
  • Sensoren

MagI³C Power Module Designer

Ermöglicht schnelles und einfaches Design-in eines Power Modules ohne DC/DC-Wandlerkenntnisse. Mehr dazu im Webinar:

MagI³C Power Module Designer in REDEXPERT

Altium Design Examples

Leistungsoptimierte Layouts über Copy & Paste. Erfahren Sie mehr über Altium Design-Beispiele, um Ihr Design-In zu beschleunigen.

Tutorial ansehen

Artikeldaten

Alle
LGA-6EP
LGA-8EP
LGA-12
Artikel Nr. Daten­blatt Simu­lation Downloads StatusVin
(V)		Vout
(V)		Iout
(A)		VersionTypL
(mm)		W
(mm)		H
(mm)		Evaluation KitEvaluation Boards Muster
171010502SPEC
4 Dateien

EDA-Modelle: Bauteile
ZIP

CAD-Dateien
ZIP

Alle 4 Dateien als ZIP herunterladen
ZIP

 Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 2.5 - 5.5 0.8 - 5.5 1 Mode Select Open frame 3.2 2.5 1.6178010502
 –
171010550SPEC
5 Dateien

EDA-Modelle: Bauteile
ZIP

EDA-Modelle: Referenzdesigns
ZIP

CAD-Dateien
ZIP

Alle 5 Dateien als ZIP herunterladen
ZIP

 Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 2.5 - 5.5 0.8 - 5.5 1.2 Mode Select Overmolded 2.5 2.5 1.2178010550
MagI³C Power FeatherWing
MagI³C Power FeatherWing
 –
171010501SPEC
5 Dateien

EDA-Modelle: Bauteile
ZIP

CAD-Dateien
ZIP

Alle 5 Dateien als ZIP herunterladen
ZIP

 Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 2.5 - 5.5 0.8 - 5.5 1 Power Good Open frame 3.2 2.5 1.6178010501
 –
171960501SPEC
5 Dateien

EDA-Modelle: Bauteile
ZIP

EDA-Modelle: Referenzdesigns
ZIP

CAD-Dateien
ZIP

Alle 5 Dateien als ZIP herunterladen
ZIP

 Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 2.7 - 5.5 0.6 - 5.5 0.6 Mode Select Open frame 3.2 2.5 1.6178960501
 –
171930601SPEC
6 Dateien

EDA-Modelle: Bauteile
ZIP

EDA-Modelle: Referenzdesigns
ZIP

CAD-Dateien
ZIP

Alle 6 Dateien als ZIP herunterladen
ZIP

 Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 3.5 - 36 1 - 6 0.3 Power Good Overmolded 5 2.5 1.8178930601
 –
171936001SPEC
7 Dateien

EDA-Modelle: Bauteile
ZIP

EDA-Modelle: Referenzdesigns
ZIP

CAD-Dateien
ZIP

Alle 7 Dateien als ZIP herunterladen
ZIP

 Neu i| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 3.5 - 60 0.85 - 6 0.3 Mode Select Overmolded 8 5.5 2.4 –178930601
Artikel Nr. Daten­blatt Simu­lation
171010502SPEC
171010550SPEC
171010501SPEC
171960501SPEC
171930601SPEC
171936001SPEC
Muster
Artikel Nr. Daten­blatt Simu­lation Downloads StatusVin
(V)		Vout
(V)		Iout
(A)		VersionTypL
(mm)		W
(mm)		H
(mm)		Evaluation KitEvaluation Boards Muster

Service & Support

Sie haben Fragen oder Anregungen zu den Themen Design-In Support, PCB-Layout Review, EMC Filter oder thermisches Design? Wir helfen Ihnen gerne weiter!
Mit wenigen Details können wir Ihre Anfrage beantworten.

Zum Kontaktformular

Design-In Support

  • Produktbezogene & applikationsspezifische Unterstützung durch die Hotline
  • Unterstützung bei Problemlösung und individueller Designerstellung

Unterstützung bei Ihren Layoutanfragen

  • Individuelle Reviews von Kunden-Layouts
  • Referenz-Layout ist in jedem Datenblatt angegeben

Unterstützung bei Ihrem Filterentwurf

  • Lösung für leitungsgebundene und abgestrahlte Emissionen
  • Getestete Filterkonfigurationen für die Einhaltung von EN55032 / CISPR-32 Klasse B
  • Reales EMV-Verhalten sowie Amplituden- und Phasengang der EMV-Filter auf REDEXPERT

Support für Ihr thermisches Design

  • Simulation der Temperaturverteilung auf der PCB
  • Modultemperatur versus PCB-Fläche
  • Thermisches Verhalten der Power Module sowie interaktive Darstellung der Modul-Verlustleistung auf REDEXPERT
