WE-CLFS Netzfilter

Bauform	L (mm)	W (mm)	H (mm)	Montageart

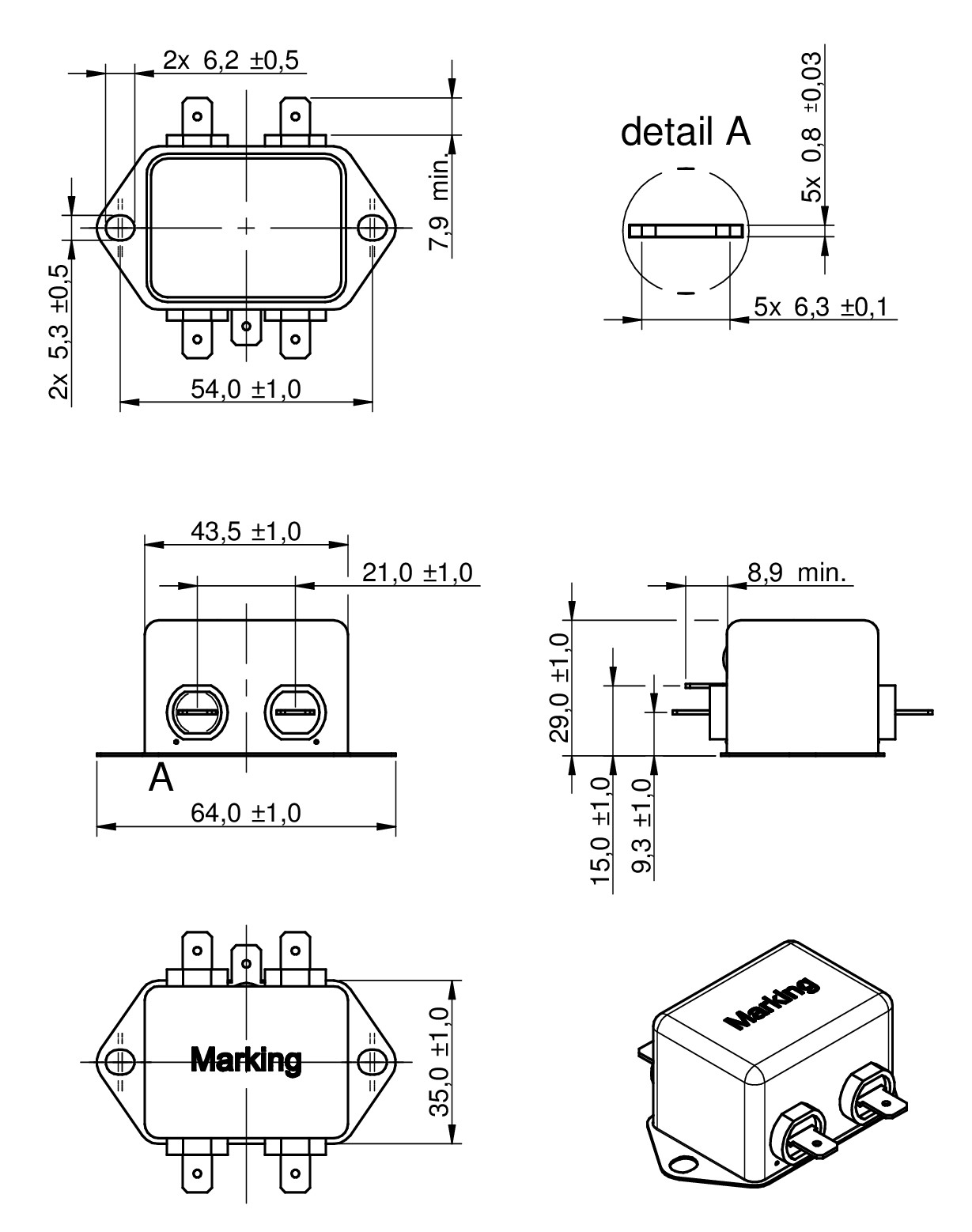

Single-Stage	64	35	29	Chassis
Single Stage Low Leakage	64	35	29	Chassis

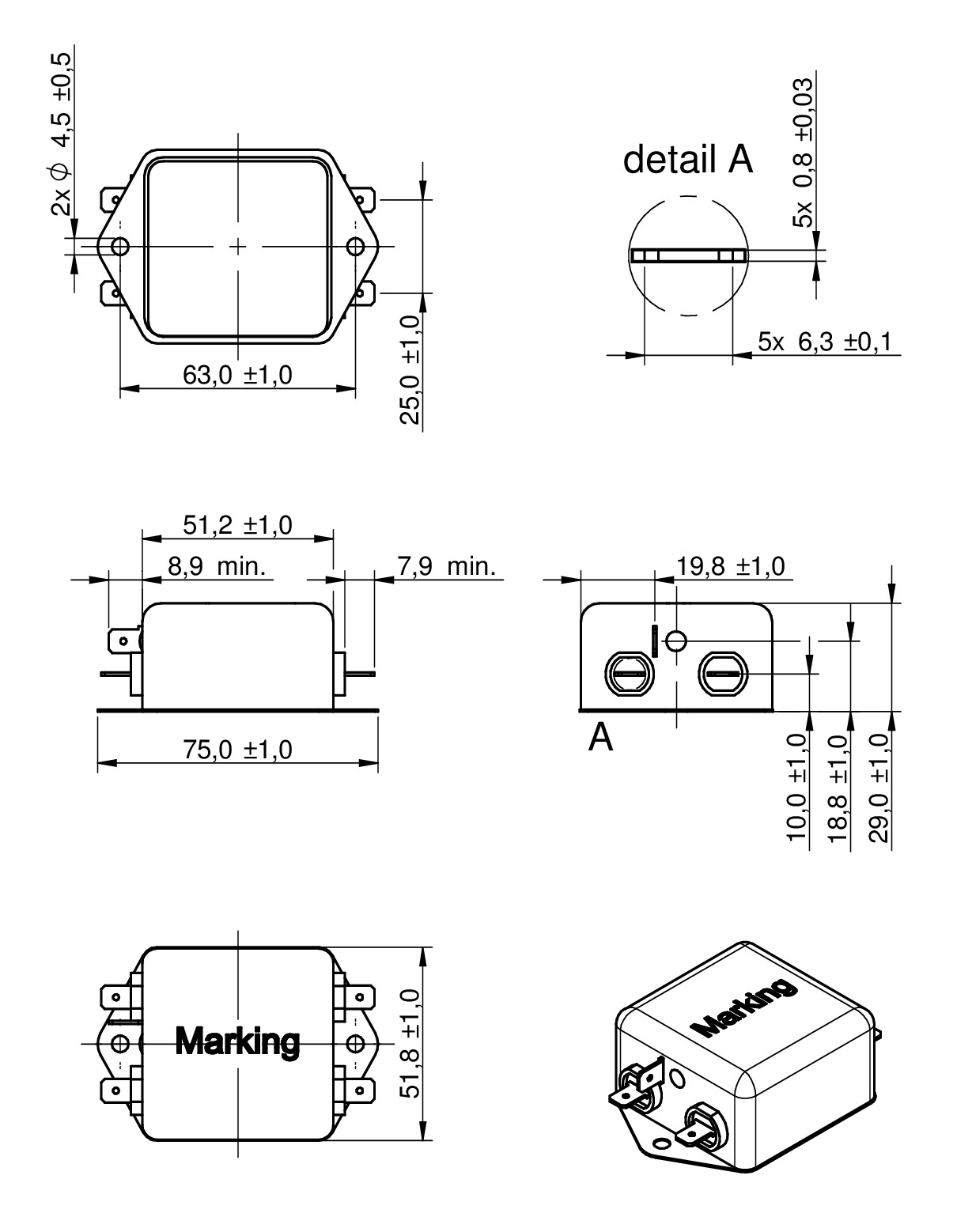

Single-Stage-Advanced	75	51.8	29	Chassis
Single Stage Advanced Low Leakage	75	51.8	29	Chassis

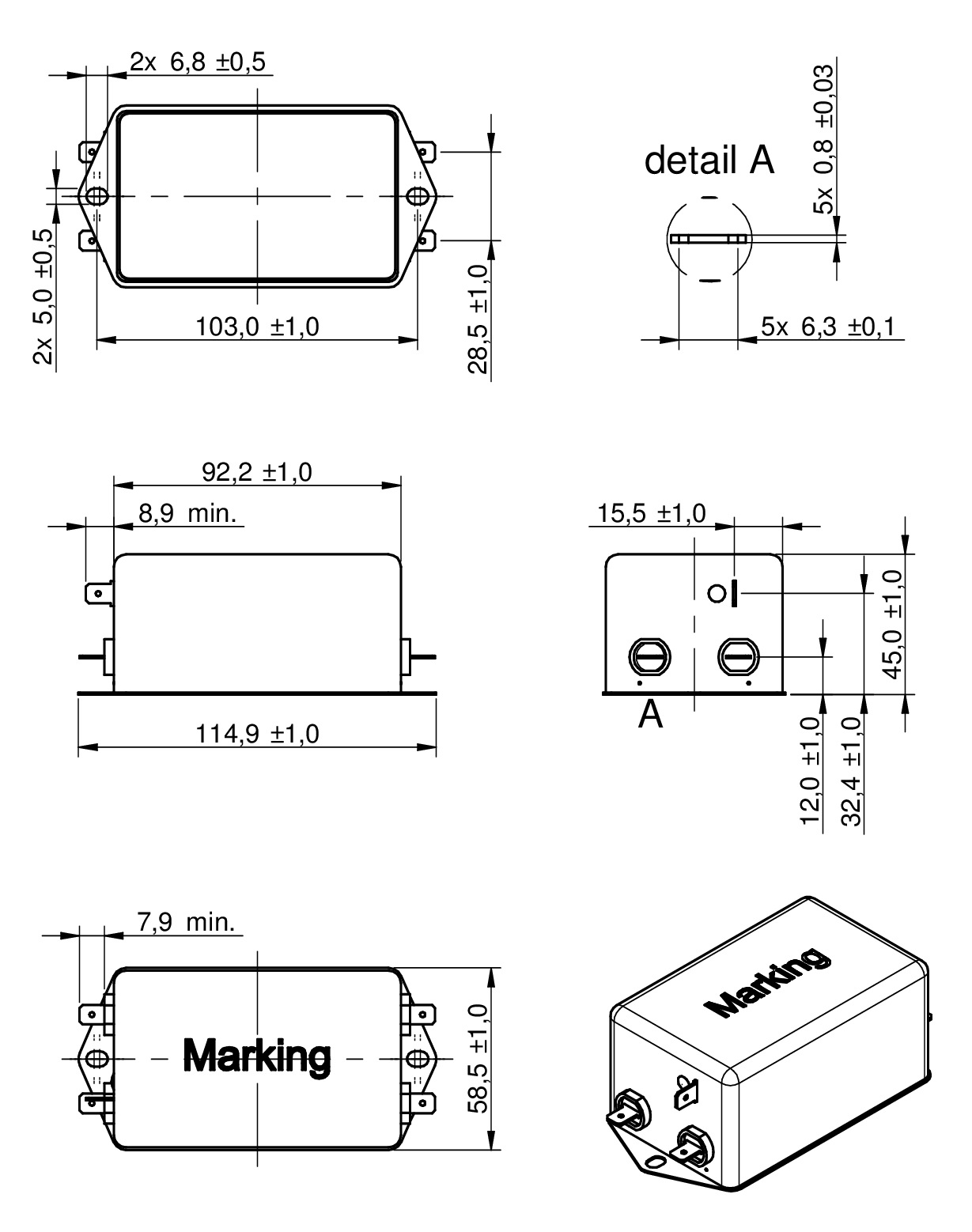

Two-Stage	114.9	58.5	45	Chassis
Two Stage Low Leakage	114.9	58.5	45	Chassis

LTSpice-Dateien

LT
LTSpice_WE-CLFS (rev22a).zip
|
4.1 MB

Merkmale

Einphasen Filter

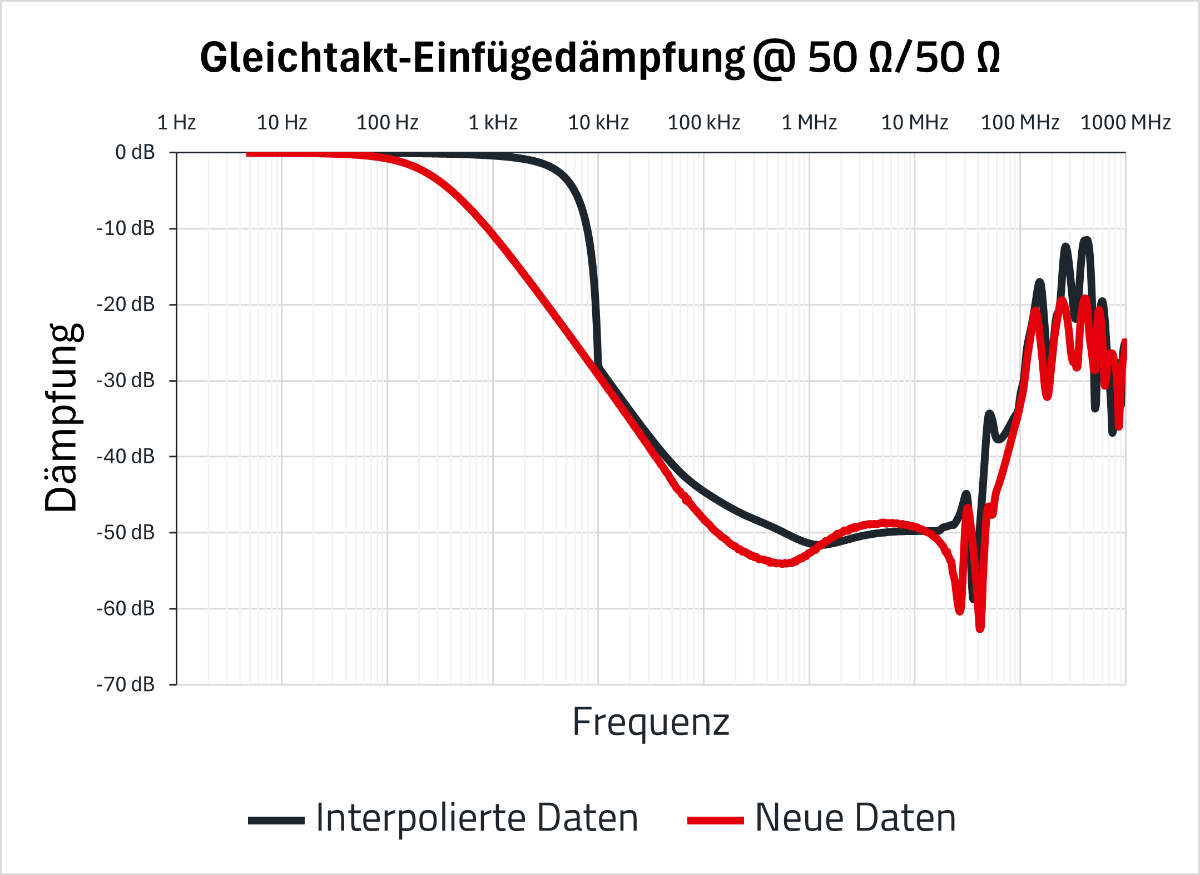

Hohe Einfügedämpfung über breiten Frequenzbereich für Gleich- und Gegentaktstörungen
Einfaches Verbinden durch Flachstecker. Passende Flachstecker (6.3 x 0.8 mm) finden Sie hier
Schnelle Chassisbefestigung
Brennbarkeit gemäß UL 94 V-0
Klimakategorie 25/100/21
Zertifizierungen: cULus (UL 60939-3, CSA 22.2 No. 8), VDE (IEC/EN 60939-2)
UL 60939-3 ersetzt UL 1283 für Gerätefilter
EU-Konformitätserklärung
UK-Konformitätserklärung

Single Stage:

Sehr kompakte Bauform

Single-Stage Advanced:

Erhöhte Dämpfung von Gegentaktstörungen

Two-Stage:

Extreme Dämpfung von Gegen- und Gleichtaktstörungen

Low Leakage Version

Ohne Y-Kondensatoren, für einen Leckstrom von nahezu 0mA
Geeignet für Industrieanwendungen mit strikten Anforderungen ggü. dem Leckstrom oder bereits ausgeschöpften Leckstromwerten innerhalb der Applikation.

Anwendung

Industrieelektronik
Schaltnetzteile
Telekommunikation
Haushaltsgeräte
DC-Applikationen

Application Notes

Artikeldaten

Alle

Single-Stage

Single Stage Low Leakage

Single-Stage-Advanced

Single Stage Advanced Low Leakage

Two-Stage

Two Stage Low Leakage

Artikel Nr.	Datenblatt	Downloads	Status	I_R (A)	L (mH)	R_{DC max.} (mΩ)	R (kΩ)	C_X (µF)	C_Y (nF)	I_Leak (mA)	V_R (V)	V_{T AC} (V (AC))	V_{T DC} (V (DC))	W (mm)	L (mm)	H (mm)	Alpha-Rack
810911001	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Single-Stage (rev1).igs \| 2.1 MB STP Download_STP_WE-CLFS-Single-Stage (rev1).stp \| 529 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Single-Stage (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.5	20	300	1000	0.1	2.2	0.173	250	2000	1075	35	64	29	742707015
810911001112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810911001112 (rev1).igs \| 2.1 MB STP Download_STP_810911001112 (rev1).stp \| 529 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.5	20	300	1000	0.1	–	0	250	2000	1075	35	64	29	–
810911003	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Single-Stage (rev1).igs \| 2.1 MB STP Download_STP_WE-CLFS-Single-Stage (rev1).stp \| 529 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Single-Stage (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	10	100	1000	0.22	2.2	0.173	250	2000	1075	35	64	29	742707015
810911003112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810911003112 (rev1).igs \| 2.1 MB STP Download_STP_810911003112 (rev1).stp \| 529 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	10	100	1000	0.22	–	0	250	2000	1075	35	64	29	742707017
810911006	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Single-Stage (rev1).igs \| 2.1 MB STP Download_STP_WE-CLFS-Single-Stage (rev1).stp \| 529 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Single-Stage (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	2.2	30	1000	0.47	4.7	0.369	250	2000	1075	35	64	29	742707015
810911006112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810911001112 (rev1).igs \| 2.1 MB STP Download_STP_810911001112 (rev1).stp \| 529 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	2.2	30	1000	0.47	–	0	250	2000	1075	35	64	29	742707017
810911008	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Single-Stage (rev1).igs \| 2.1 MB STP Download_STP_WE-CLFS-Single-Stage (rev1).stp \| 529 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Single-Stage (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	2.2	20	1000	0.47	4.7	0.369	250	2000	1075	35	64	29	742707015
810911008112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810911001112 (rev1).igs \| 2.1 MB STP Download_STP_810911001112 (rev1).stp \| 529 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	2.2	20	1000	0.47	–	0	250	2000	1075	35	64	29	742707017
810911010	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Single-Stage (rev1).igs \| 2.1 MB STP Download_STP_WE-CLFS-Single-Stage (rev1).stp \| 529 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Single-Stage (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	1	15	680	0.68	6.8	0.534	250	2000	1075	35	64	29	742707015
810911010112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810911001112 (rev1).igs \| 2.1 MB STP Download_STP_810911001112 (rev1).stp \| 529 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	1	15	680	0.68	–	0	250	2000	1075	35	64	29	742707017
810912001	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS_Single-Stage Advanced (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Single-Stage Advanced (rev1).stp \| 523.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Single-Stage-Advanced (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.5	20	300	1000	0.22	2.2	0.173	250	2000	1075	51.8	75	29	742707015
810912001112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810912001112 (rev1).igs \| 2 MB STP Download_STP_810912001112 (rev1).stp \| 523.7 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.5	20	300	1000	0.22	–	0	250	2000	1075	51.8	75	29	742707017
810912003	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS_Single-Stage Advanced (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Single-Stage Advanced (rev1).stp \| 523.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Single-Stage-Advanced (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	10	100	1000	0.33	3.3	0.259	250	2000	1075	51.8	75	29	742707015
810912003112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810912001112 (rev1).igs \| 2 MB STP Download_STP_810912001112 (rev1).stp \| 523.7 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	10	100	1000	0.33	–	0	250	2000	1075	51.8	75000	29	742707017
810912006	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS_Single-Stage Advanced (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Single-Stage Advanced (rev1).stp \| 523.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Single-Stage-Advanced (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	10	50	1000	0.33	3.3	0.259	250	2000	1075	51.8	75	29	742707015
810912006112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810912001112 (rev1).igs \| 2 MB STP Download_STP_810912001112 (rev1).stp \| 523.7 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	10	50	1000	0.33	–	0	250	2000	1075	51.8	75	29	742707017
810912008	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS_Single-Stage Advanced (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Single-Stage Advanced (rev1).stp \| 523.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Single-Stage-Advanced (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	6	30	680	0.47	4.7	0.369	250	2000	1075	51.8	75	29	742707015
810912008112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810912001112 (rev1).igs \| 2 MB STP Download_STP_810912001112 (rev1).stp \| 523.7 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	6	30	680	0.47	–	0	250	2000	1075	51.8	75	29	742707017
810912010	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS_Single-Stage Advanced (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Single-Stage Advanced (rev1).stp \| 523.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Single-Stage-Advanced (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	6	30	680	0.47	4.7	0.369	250	2000	1075	51.8	75	29	742707015
810912010112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810912001112 (rev1).igs \| 2 MB STP Download_STP_810912001112 (rev1).stp \| 523.7 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	6	30	680	0.47	–	0	250	2000	1075	51.8	75	29	742707017
810912012	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS_Single-Stage Advanced (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Single-Stage Advanced (rev1).stp \| 523.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Single-Stage-Advanced (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	2.2	20	470	0.68	6.8	0.534	250	2000	1075	51.8	75	29	742707015
810912012112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810912001112 (rev1).igs \| 2 MB STP Download_STP_810912001112 (rev1).stp \| 523.7 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	2.2	20	470	0.68	–	0	250	2000	1075	51.8	75	29	742707017
810912014	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS_Single-Stage Advanced (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Single-Stage Advanced (rev1).stp \| 523.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Single-Stage-Advanced (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	2.2	20	470	0.68	6.8	0.534	250	2000	1075	51.8	75	29	742707015
810912014112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810912001112 (rev1).igs \| 2 MB STP Download_STP_810912001112 (rev1).stp \| 523.7 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	2.2	20	470	0.68	–	0	250	2000	1075	51.8	75	29	742707017
810912020	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS_Single-Stage Advanced (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Single-Stage Advanced (rev1).stp \| 523.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Single-Stage-Advanced (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	1	10	330	1	10	0.785	250	2000	1075	51.8	75	29	742707015
810912020112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810912001112 (rev1).igs \| 2 MB STP Download_STP_810912001112 (rev1).stp \| 523.7 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	1	10	330	1	–	0	250	2000	1075	51.8	75	29	742707017
810913006	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Two-Stage (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Two-Stage (rev1).stp \| 515.5 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Two-Stage (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	6	70	330	0.47	4.7	0.369	250	2000	1075	58.5	114.9	45	742707015
810913006112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810913006112 (rev1).igs \| 2 MB STP Download_STP_810913006112 (rev1).stp \| 724.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	6	70	330	0.47	–	0	250	2000	1075	58.5	114.9	45	742707017
810913010	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Two-Stage (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Two-Stage (rev1).stp \| 515.5 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Two-Stage (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	6	40	330	0.47	4.7	0.369	250	2000	1075	58.5	114.9	45	742707015
810913010112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810913006112 (rev1).igs \| 2 MB STP Download_STP_810913006112 (rev1).stp \| 724.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	6	40	330	0.47	–	0	250	2000	1075	58.5	114.9	45	742707017
810913014	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Two-Stage (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Two-Stage (rev1).stp \| 515.5 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Two-Stage (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	2.2	30	220	1	10	0.785	250	2000	1075	58.5	114.9	45	742707015
810913014112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810913006112 (rev1).igs \| 2 MB STP Download_STP_810913006112 (rev1).stp \| 724.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	2.2	30	220	1	–	0	250	2000	1075	58.5	114.9	45	742707017
810913020	SPEC	4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Two-Stage (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Two-Stage (rev1).stp \| 515.5 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS-Two-Stage (rev1).zip \| 2.1 MB PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	2.2	20	220	1	10	0.785	250	2000	1075	58.5	114.9	45	742707015
810913020112	SPEC	2 Dateien CAD-Dateien ZIP IGS Download_IGS_810913006112 (rev1).igs \| 2 MB STP Download_STP_810913006112 (rev1).stp \| 724.3 KB Alle 2 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	2.2	20	220	1	–	0	250	2000	1075	58.5	114.9	45	742707017

	Artikel Nr.	Datenblatt	Simulation
	810911001	SPEC
	810911001112	SPEC
	810911003	SPEC
	810911003112	SPEC
	810911006	SPEC
	810911006112	SPEC
	810911008	SPEC
	810911008112	SPEC
	810911010	SPEC
	810911010112	SPEC
	810912001	SPEC
	810912001112	SPEC
	810912003	SPEC
	810912003112	SPEC
	810912006	SPEC
	810912006112	SPEC
	810912008	SPEC
	810912008112	SPEC
	810912010	SPEC
	810912010112	SPEC
	810912012	SPEC
	810912012112	SPEC
	810912014	SPEC
	810912014112	SPEC
	810912020	SPEC
	810912020112	SPEC
	810913006	SPEC
	810913006112	SPEC
	810913010	SPEC
	810913010112	SPEC
	810913014	SPEC
	810913014112	SPEC
	810913020	SPEC
	810913020112	SPEC

Muster

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	I_R (A)	L (mH)	R_{DC max.} (mΩ)	R (kΩ)	C_X (µF)	C_Y (nF)	I_Leak (mA)	V_R (V)	V_{T AC} (V (AC))	V_{T DC} (V (DC))	W (mm)	L (mm)	H (mm)	Alpha-Rack	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Alpha-Rack EMV: Netzfilter

Alpha-Rack EMV: Netzfilter Low Leakage
