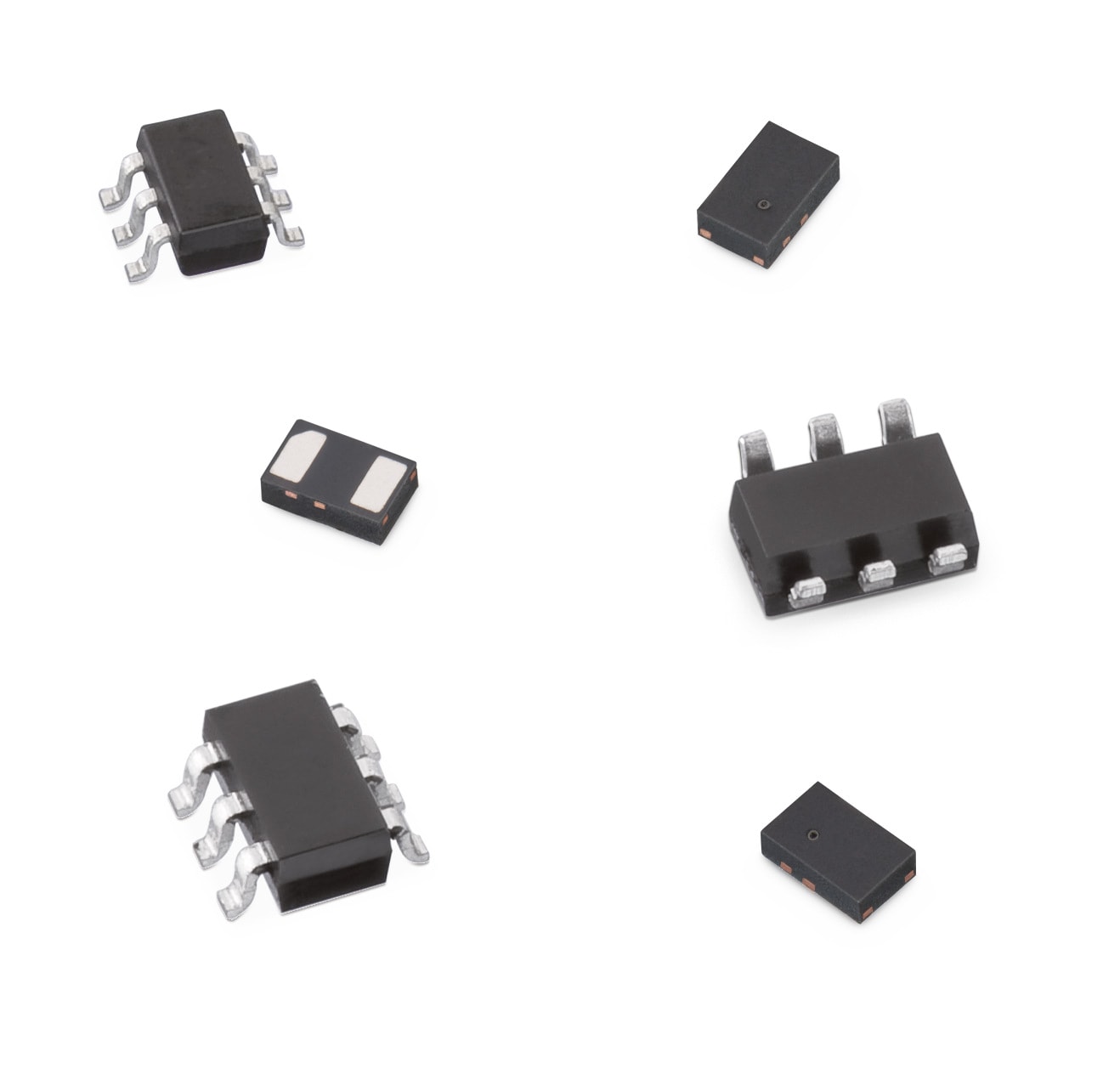

WE-TVS TVS Diode – High Speed Series. Niedrige Klemmspannung. Rail to Rail Schutzverschaltung. Sehr schnelle Datenleitungen.

Bauform	Maße	3D	L (mm)	W (mm)	H (mm)	Montageart

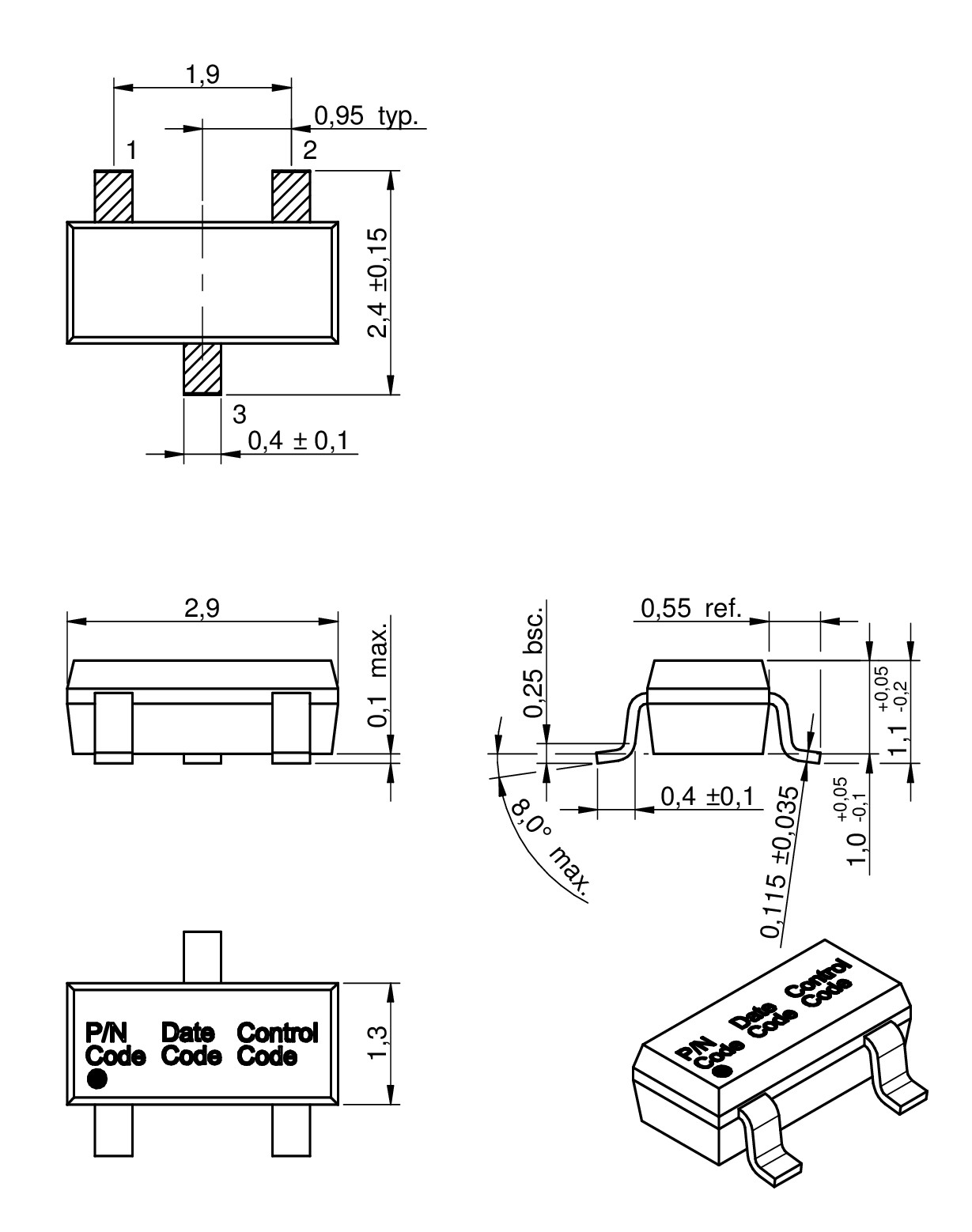

SOT23-3L			2.9	2.4	1.04	SMT
SOT23-6L			2.9	2.8	1.16	SMT

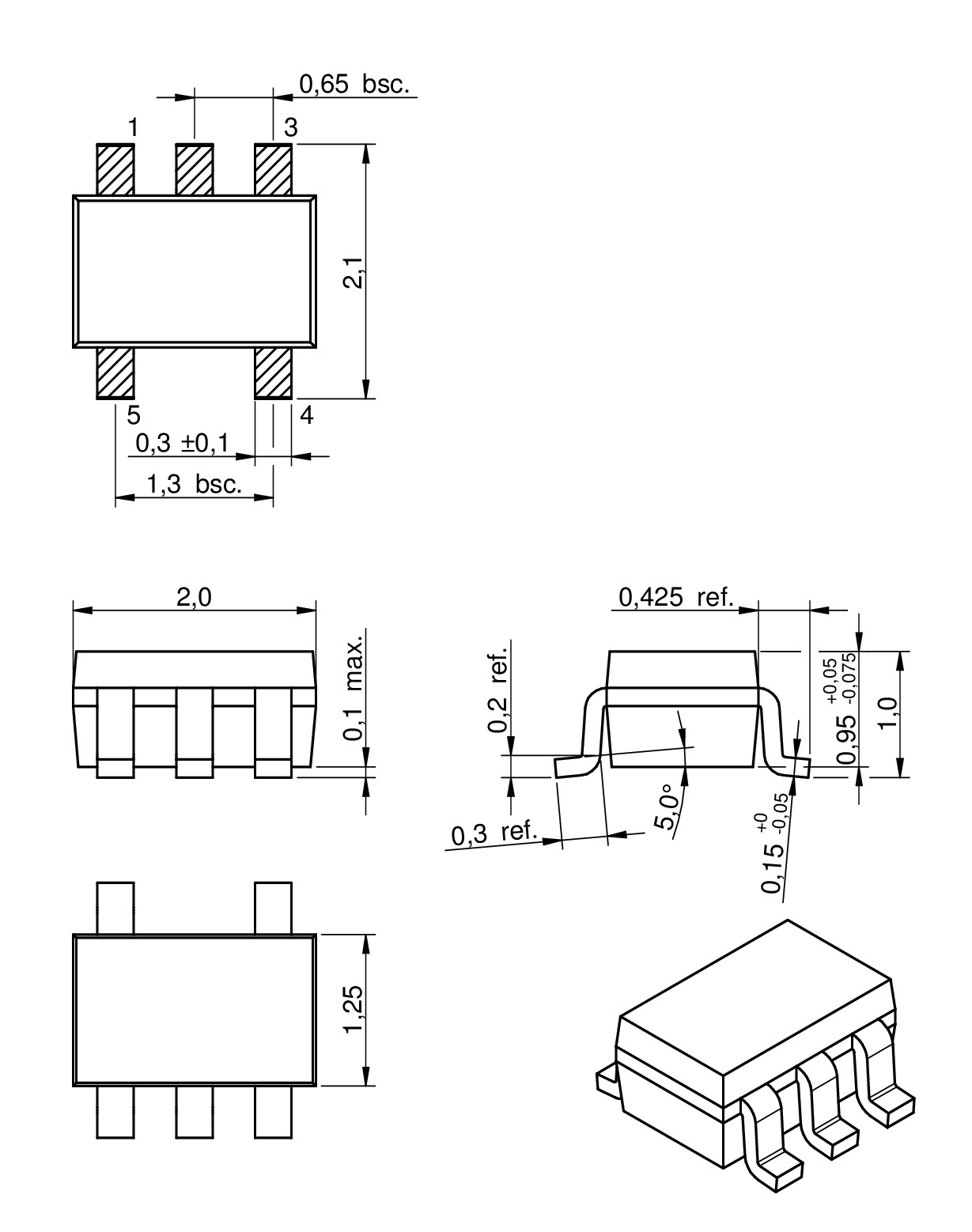

SC70-5L			2	2.2	1	SMT
SC70-6L			2	2.2	1	SMT

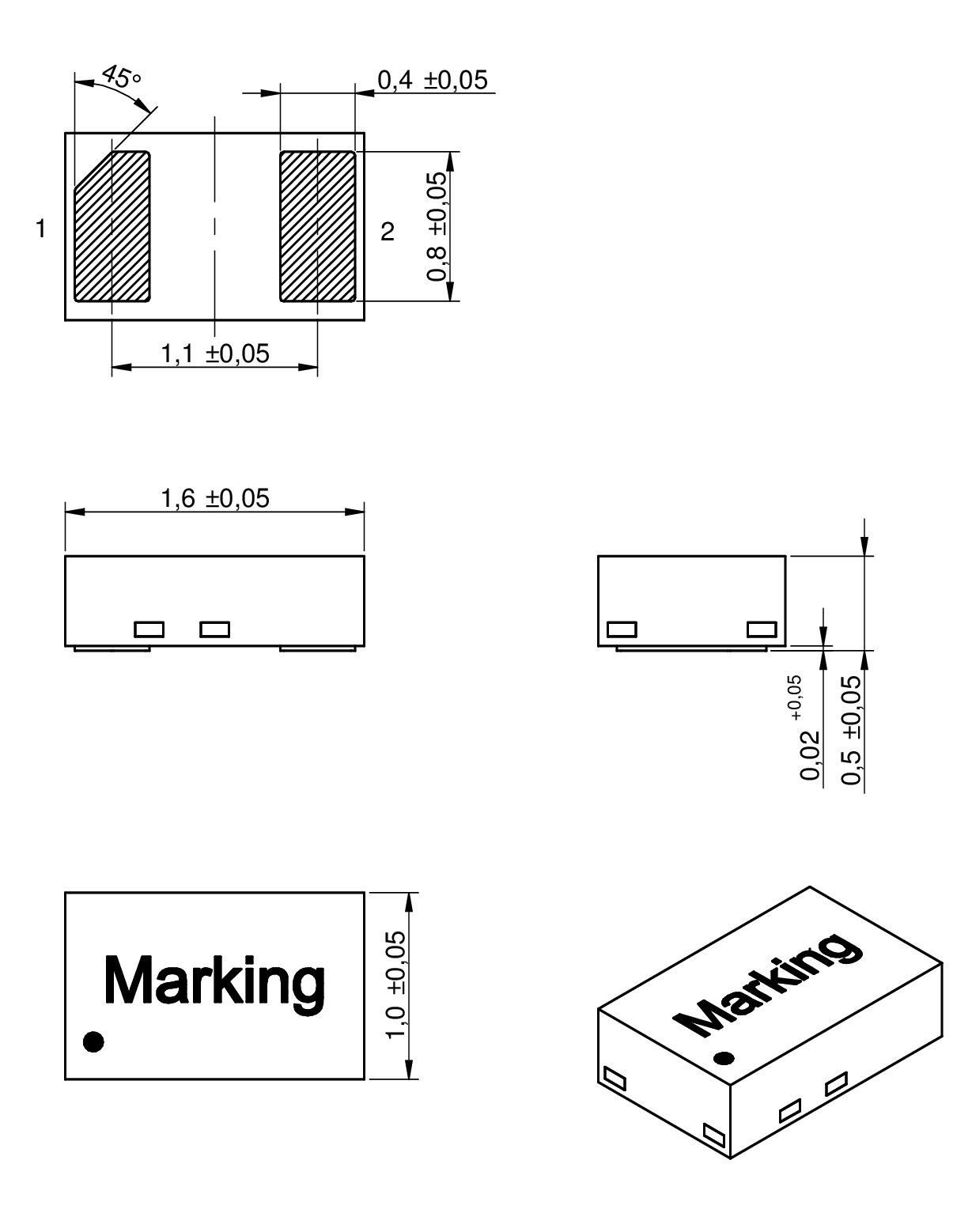

DFN1610-2L			1.6	1	0.5	SMT

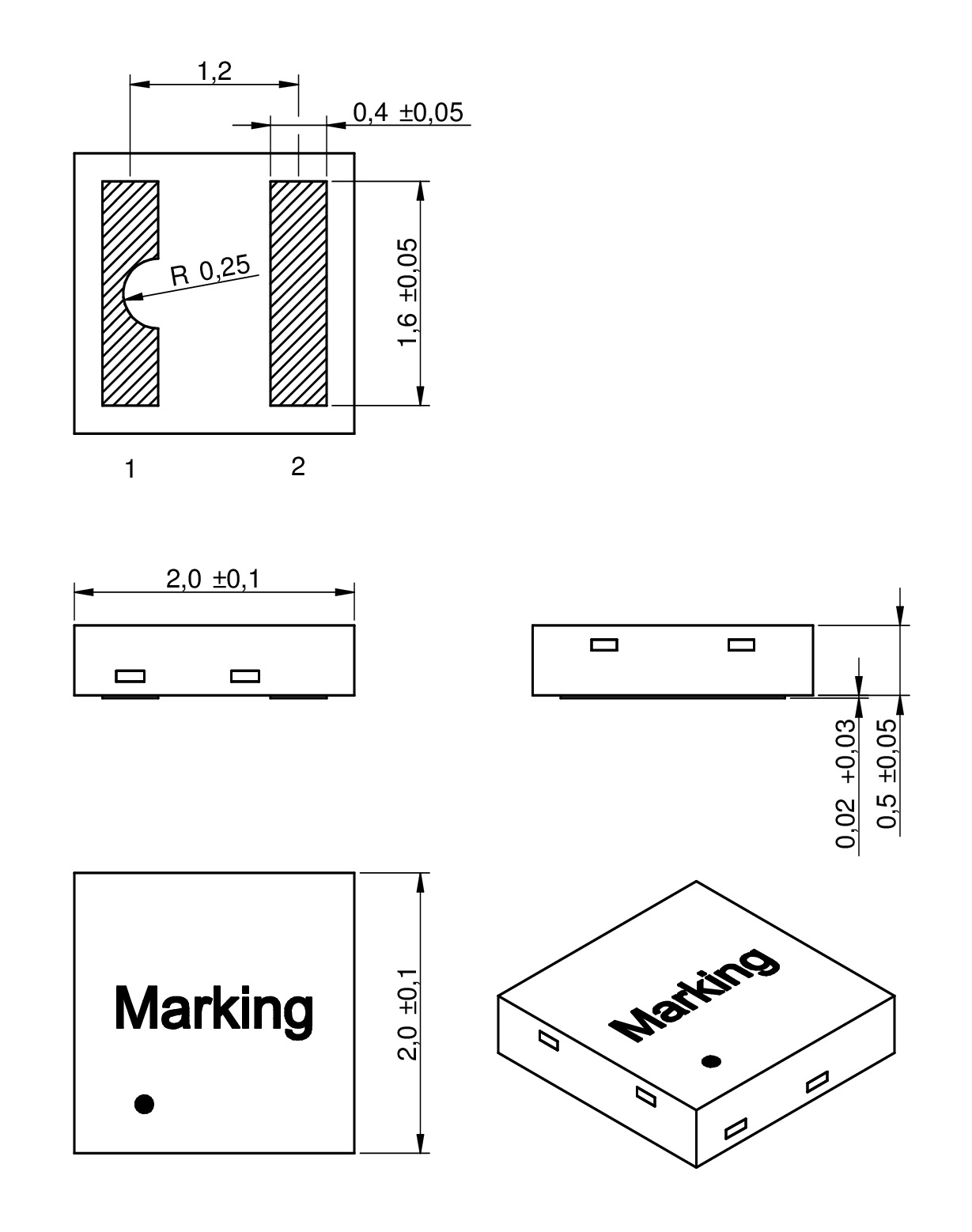

DFN2020-2L			2	2	0.5	-

Merkmale

Kurze Ansprechzeit
Sehr niedrige Klemmspannung
Hohe ESD Spannungsfestigkeit
Uni- und bidirektionaler Schutz
Kleines Package
Epoxy schwer entflammbar UL94 V-0

Referenzdesigns

RD016 Referenz-Design Gigabit-Ethernet Front-End
RD022 GB PoE+-Ethernet-USB”-Adapter für industriellen Einsatz unter EMV-Gesichtspunkten
RD041 Design eines Single-Pair-Ethernet-Systems mit Power over Data Lines (SPoE)

Anwendung

DC Versorgungen
USB Power Delivery (PD)
Headsets und Zubehör
PDAs
Digital Kameras
MP3-Player
Touch Panels
Laptops
ESD, EFT und Surge Schutz
ESD Schutz gemäß EN 61000-4-2
– 8 kV Kontaktentladung
– 15 kV Luftentladung

Application Notes

One Pair is all you need.

Das Single Pair Ethernet steht für eine neue Art der Datenübertragung. Im Unterschied zum Multipair Ethernet werden nur zwei Adern gebraucht.

Artikeldaten

Alle

SOT23-3L

SOT23-6L

SC70-5L

SC70-6L

DFN1610-2L

DFN2020-2L

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Kanäle	Polarität	V_{Ch max.} (V)	I_{Ch Leak max.} (nA)	V_{BR min.} (V)	C_{Ch typ.} (pF)	I_Peak (A)	V_{Ch Clamp ESD typ.} (V)	V_{ESD Contact} (kV)	Anwendung	Design Kit	Filter Bag	Filter Stick	Muster
824045817	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev22a).lbr \| 203.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-TVS-DFN1610-2L (rev1).igs \| 1.2 MB STP Download_STP_WE-TVS-DFN1610-2L (rev1).stp \| 550 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	Unidirectional	7	–	7.8	830	60	10	30	Power Delivery USB 3.1	823999	–	–
824045812	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev22a).lbr \| 203.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-TVS-DFN1610-2L (rev1).igs \| 1.2 MB STP Download_STP_WE-TVS-DFN1610-2L (rev1).stp \| 550 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	Unidirectional	12	–	13.3	440	38	15	30	Power Delivery USB 3.1	–	–	–
824045810	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev22a).lbr \| 203.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-TVS-DFN1610-2L (rev1).igs \| 1.2 MB STP Download_STP_WE-TVS-DFN1610-2L (rev1).stp \| 550 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	Unidirectional	20	–	22.8	240	24	25.5	30	Power Delivery USB 3.1	823999	82931061 82931101	82931060 82931100
824031815	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev22a).lbr \| 203.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-TVS-DFN1610-2L (rev1).igs \| 1.2 MB STP Download_STP_WE-TVS-DFN1610-2L (rev1).stp \| 550 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	Unidirektional	5	–	6	250	80	6	30	–	–	–	–
824032813	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev22a).lbr \| 203.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-TVS-DFN1610-2L (rev1).igs \| 1.2 MB STP Download_STP_WE-TVS-DFN1610-2L (rev1).stp \| 550 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	Bidirektional	3.3	–	4	280	180	4.7	30	–	–	–	–
824032815	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev22a).lbr \| 203.9 KB CAD-Dateien ZIP IGS Download_IGS_WE-TVS-DFN1610-2L (rev1).igs \| 1.2 MB STP Download_STP_WE-TVS-DFN1610-2L (rev1).stp \| 550 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	Bidirektional	5	–	6	140	100	6	30	–	–	–	–
824043810	SPEC		4 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev22a).lbr \| 203.9 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	Unidirektional	10	–	11.2	950	150	13	30	–	–	–	–
824043817	SPEC		4 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev22a).lbr \| 203.9 KB Alle 4 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	Unidirektional	7	–	7.8	1650	180	9.5	30	–	–	–	–
824021	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev22a).lbr \| 203.9 KB CAD-Dateien ZIP IGS WE-TVS_Standard_SOT23-3L_STD (rev1).igs \| 308.2 KB STP WE-TVS_Standard_SOT23-3L_STD (rev1).stp \| 106.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Unidirectional	5	–	6.1	55	15	10	18	–	823999	–	–
824022	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev22a).lbr \| 203.9 KB CAD-Dateien ZIP IGS WE-TVS_Standard_SOT23-3L_STD (rev1).igs \| 308.2 KB STP WE-TVS_Standard_SOT23-3L_STD (rev1).stp \| 106.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Bidirectional	5	–	6.1	12	8	9	12	–	823999	–	–
824094024	SPEC		3 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev22a).lbr \| 203.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Bidirectional	24	100	26.2	38	6	31	30	–	823999	–	–
82402304	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev22a).lbr \| 203.9 KB CAD-Dateien ZIP IGS WE-TVS_Standard_SOT23-6L_STD (rev1).igs \| 547.4 KB STP WE-TVS_Standard_SOT23-6L_STD (rev1).stp \| 185.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Unidirectional	5	–	6	13	6	8.5	10	–	823999	–	–
82402374	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev22a).lbr \| 203.9 KB CAD-Dateien ZIP IGS WE-TVS_Standard_SC70-5L_STD (rev1).igs \| 479.2 KB STP WE-TVS_Standard_SC70-5L_STD (rev1).stp \| 166.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Unidirectional	5	–	6	13	6	8.5	10	–	823999	–	–
82402305	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev22a).lbr \| 203.9 KB CAD-Dateien ZIP IGS WE-TVS_Standard_SOT23-6L_STD (rev1).igs \| 547.4 KB STP WE-TVS_Standard_SOT23-6L_STD (rev1).stp \| 185.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Unidirectional	5	–	6	13	6	8	10	–	823999	–	–
82402375	SPEC		6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TVS (rev24a).IntLib \| 575.5 KB ZUK Cadstar_WE-TVS (rev19a).zip \| 12.3 KB CDS Cadence_WE-TVS (rev22a).zip \| 2.6 MB EAG Eagle_WE-TVS (rev22a).lbr \| 203.9 KB CAD-Dateien ZIP IGS WE-TVS_Standard_SC70-6L_STD (rev1).igs \| 559 KB STP WE-TVS_Standard_SC70-6L_STD (rev1).stp \| 194 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Unidirectional	5	–	6	13	6	8	10	–	–	–	–

Artikel Nr.	Datenblatt	Simulation
824045817	SPEC
824045812	SPEC
824045810	SPEC
824031815	SPEC
824032813	SPEC
824032815	SPEC
824043810	SPEC
824043817	SPEC
824021	SPEC
824022	SPEC
824094024	SPEC
82402304	SPEC
82402374	SPEC
82402305	SPEC
82402375	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Kanäle	Polarität	V_{Ch max.} (V)	I_{Ch Leak max.} (nA)	V_{BR min.} (V)	C_{Ch typ.} (pF)	I_Peak (A)	V_{Ch Clamp ESD typ.} (V)	V_{ESD Contact} (kV)	Anwendung	Design Kit	Filter Bag	Filter Stick	Muster

Passend zu

WE-LAN 10G Übertrager 10Gbit Base-T

WE-LAN AQ Transformer

WE-LAN LAN Übertrager

WE-STST Super Tiny Signal Transformer

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit ESD PROTECTION

Filter Stick USB 3.1 Typ C 100W EMV

Filter Bag USB 3.1 Typ C 100W EMV

Filter Stick USB 3.1 Typ C 60W EMV

Filter Bag USB 3.1 Typ C 60W EMV

Bemerkungen

Die WE-TVS Serie sind hoch entwickelte TVS Dioden zum Schutz von sensible Datenleitungen.
