Auswahl von KomponentenDesign-Tipps

Merkmale

USB 3.x ist eine Weiterentwicklung des bekannten USB-Standards. Durch zusätzliche LVDS Highspeed Adernpaare wird die Übertragungsgeschwindigkeit deutlich erhöht auf bis zu 20 Gbit/s. Dadurch sind nun z.B. auch hochauflösende Videoschnittstellen mit dem Universalbus zu realisieren.

Da auch höhere Ströme spezifiziert sind, kann USB 3.x auch als Verbindung zum Netzteil eingesetzt werden. Der USB C Standard bringt neben einem rotationssymmetrischem Steckverbinder weitere Vorteile mit sich.

Application Notes

Auch interessant

Filter Bag USB 3.0 Typ A EMV

Filter Stick USB 3.1 Typ C 100W EMV

Filter Bag USB 3.1 Typ C 100W EMV

Filter Stick USB 3.1 Typ C 60W EMV

Filter Bag USB 3.1 Typ C 60W EMV

Verbindungstechnik

24 Reasons to Connect with us

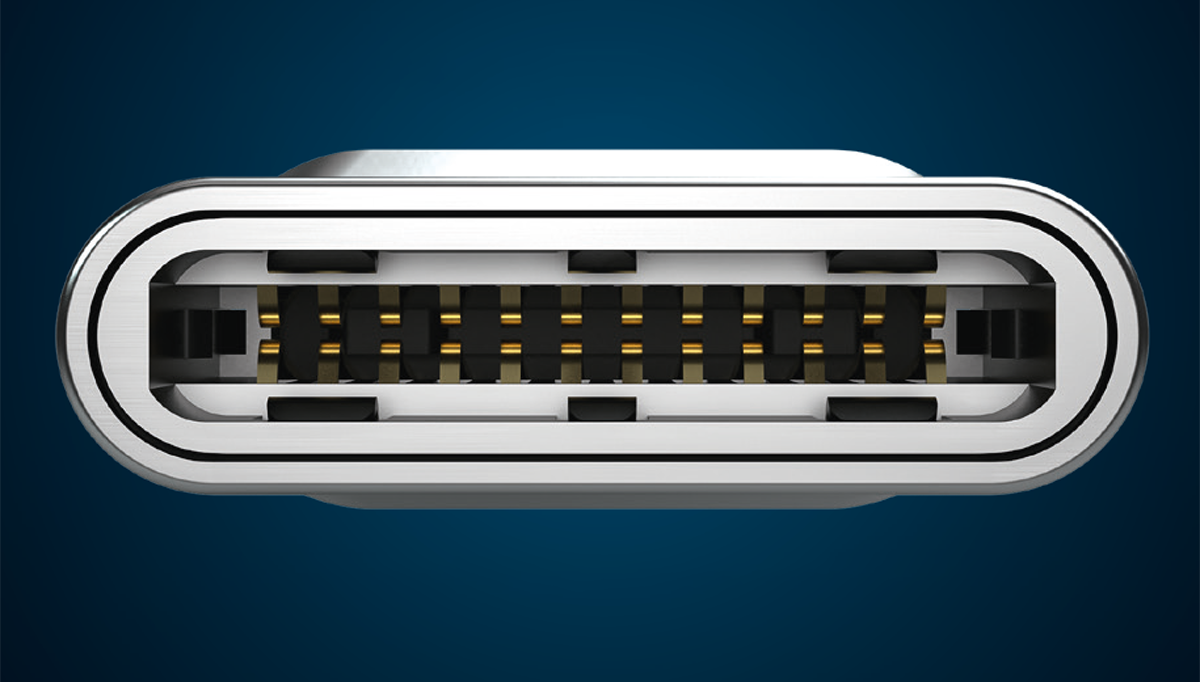

USB Type-C

Würth Elektronik bietet das komplette Produktprogramm von Steckverbindern, EMV Filter, Komponenten für ESD-Überspannungsschutz sowie AC/DC-zu-DC/DC-Leistungswandlung für USB 3.1.

Die speziell entwickelten Produkte sind im Würth Elektronik USB Type-CTM EMV-Dongle enthalten, um die EMV-Konformität Ihrer Anwendung einfach und schnell zu überprüfen. Unsere Produkte werden in den USB Type-CTM Referenzdesigns führender IC-Hersteller empfohlen.

USB Type-C ist eine Marke des USB Implementers Forum.

Datenleitungsfilter und -schutz

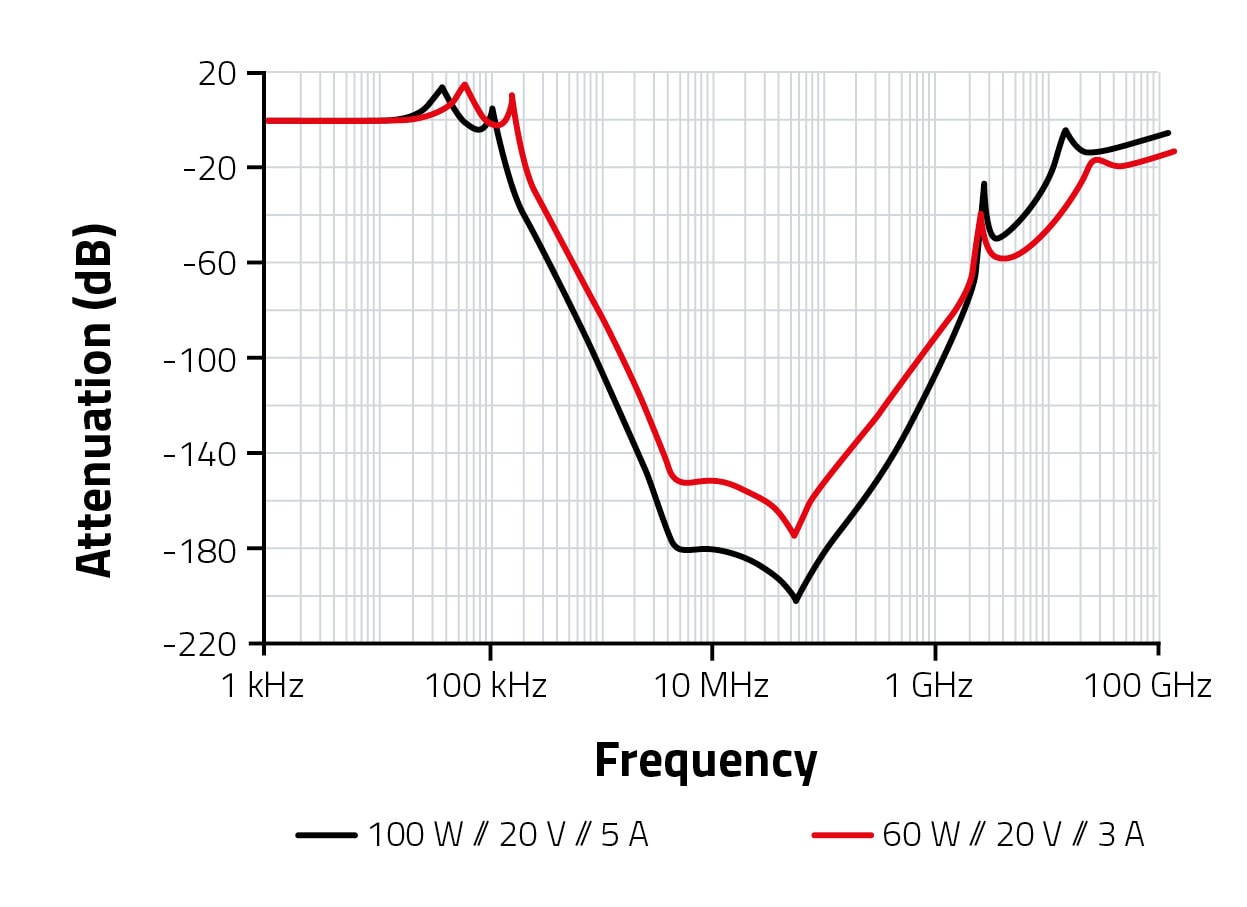

EMV Filter Spannungsversorgung unter Volllast

Dämpfung bis zu 200 dB
Bereit zur Implementierung
Varianten für 60 W und 100 W

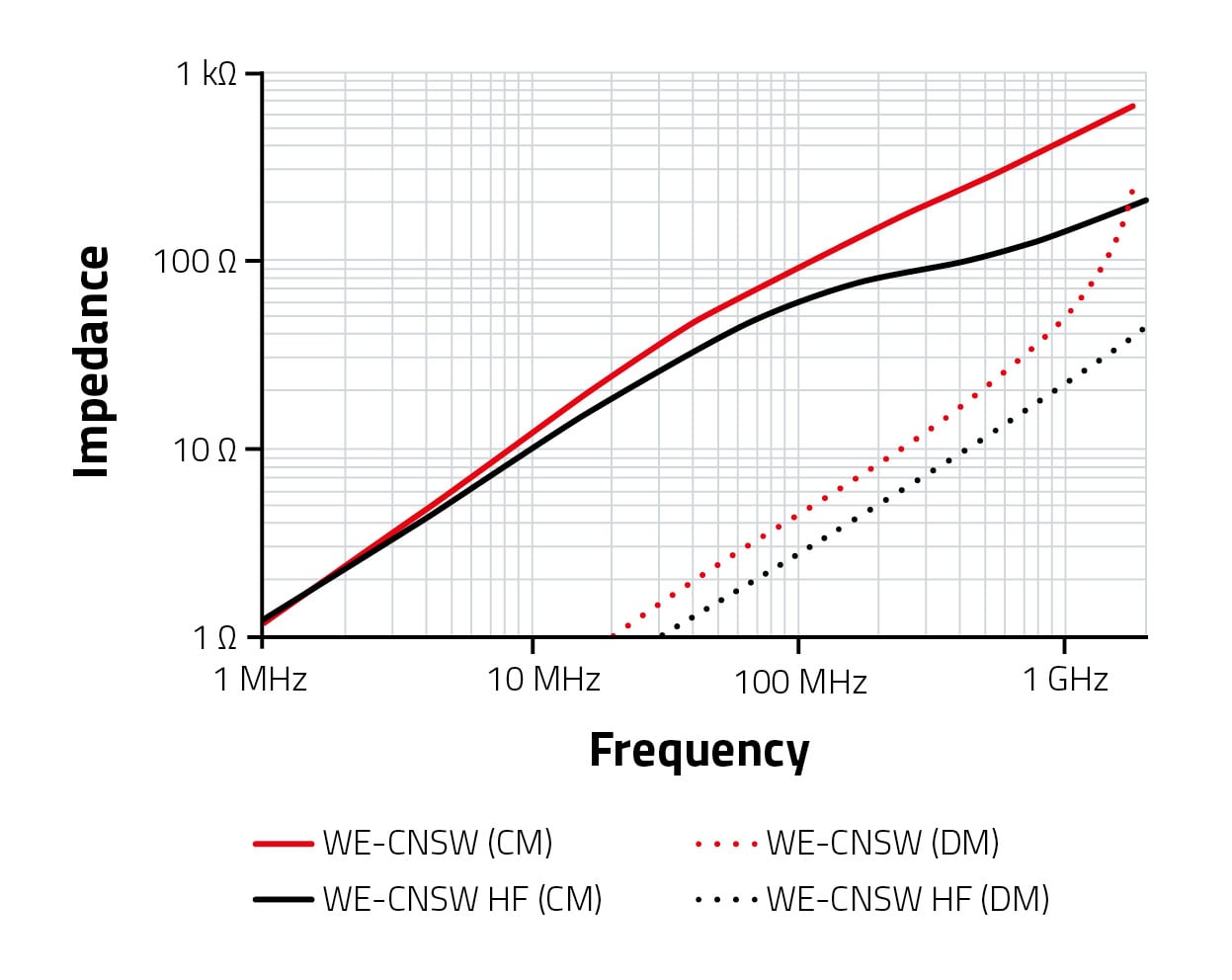

WE-CNSW für SuperSpeed und WE-CNSW HF SuperSpeed+

Stromkompensierter Datenleitungsfilter
Hohe Gleichtakt-Störunterdrückung bei hohen Frequenzen
Geringer Einfluss auf Hochgeschwindigkeitssignale durch Wicklungssymmetrie

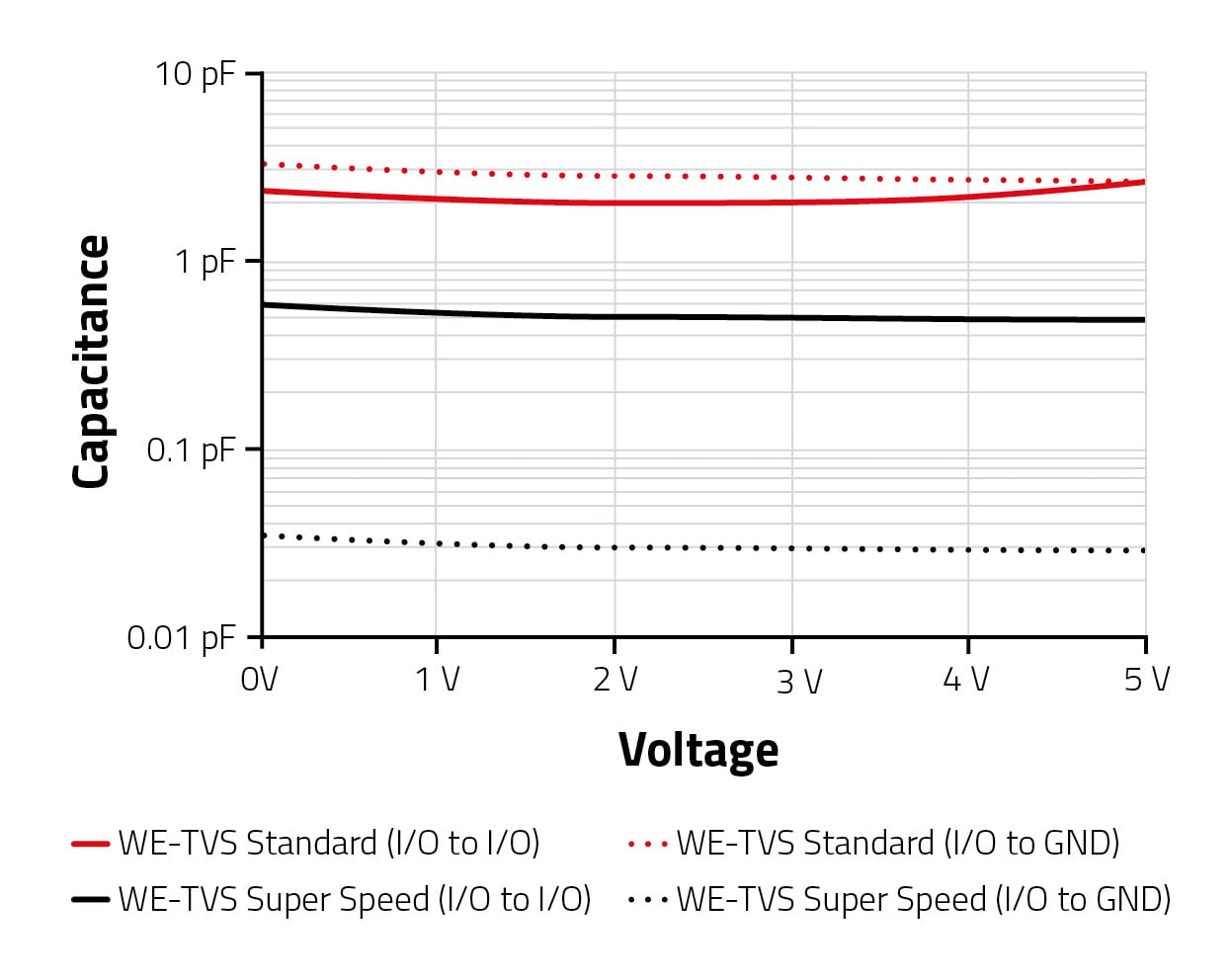

WE-TVS für SuperSpeed und SuperSpeed+

Schnelles Einschalten
Niedrige Klemmspannung
Hohe ESD-Widerstandsfähigkeit
Uni- oder bidirektionaler Schutz
Kleine Bauform

Merkmale

Application Notes

Auch interessant

24 Reasons to Connect with us

USB Type-C

Datenleitungsfilter und -schutz

EMV Filter Spannungsversorgung unter Volllast

WE-CNSW für SuperSpeed und WE-CNSW HF SuperSpeed+

WE-TVS für SuperSpeed und SuperSpeed+

Datenleitungsfilter und -schutz

EMV Filter Spannungsversorgung unter Volllast

Produkte für USB Power Delivery 2.0 (Profile 5)

100 W 20 V @ 5 A

Produkte für USB Power Delivery 2.0 (Profile 4)

60 W 20 V @ 3 A
