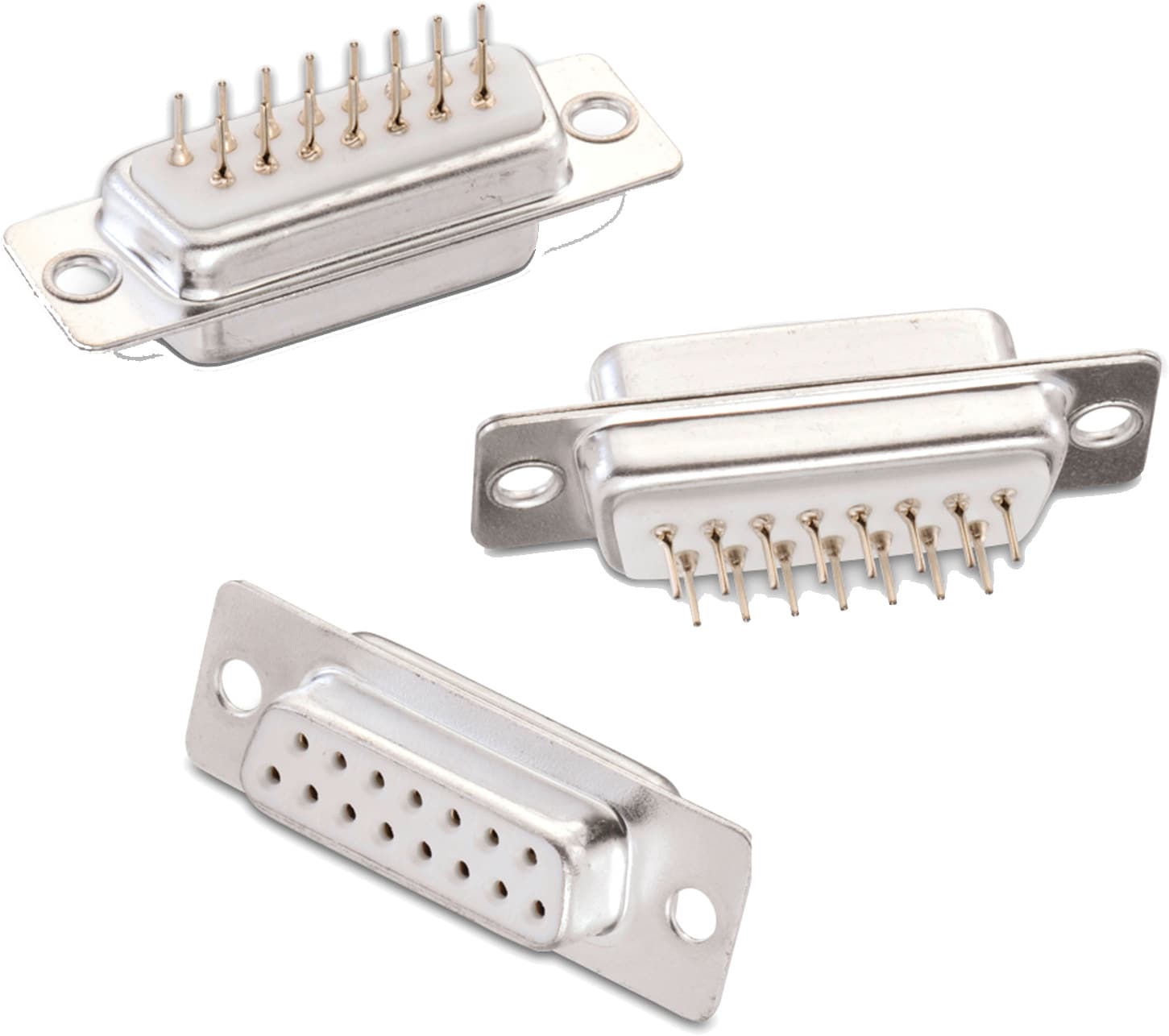

WR-DSUB Female PCB Connector

General Information
Betriebstemperatur	-55 °C up to +105 °C
Gender	Weiblich
Typ	Gerade
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Weiß
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Stamped
Abschirmmaterial	Stahl
Schirmungsbeschichtung	Zinn

Electrical Properties
Arbeitsspannung	125 V (AC)
Spannungsfestigkeit	1000 V (AC)
Kontaktwiderstand	300 mΩ

Application Notes

ANP083 Adapter-PCB zum Filtern elektromagnetischer Störungen an einer RS-485 Schnittstelle
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Gender	Typ	Betriebstemperatur	Arbeitsspannung (V (AC))	Design Kit	Muster
61800925123	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-DSUB (rev23a).IntLib \| 19.7 MB CDS Cadence_WR-DSUB (rev23a).zip \| 78.6 MB EAG Eagle_WR-DSUB (rev23a).lbr \| 583 KB CAD-Dateien ZIP 3D 61800925123 (rev1).pdf \| 536.4 KB IGS 61800925123 (rev1).iges \| 3.1 MB STP 61800925123 (rev1).stp \| 1.1 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	Weiblich	Gerade	-55 °C up to +105 °C	125	612690 614001
61801525123	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-DSUB (rev23a).IntLib \| 19.7 MB CDS Cadence_WR-DSUB (rev23a).zip \| 78.6 MB EAG Eagle_WR-DSUB (rev23a).lbr \| 583 KB CAD-Dateien ZIP 3D 61801525123 (rev1).pdf \| 566.5 KB IGS 61801525123 (rev1).iges \| 3.8 MB STP 61801525123 (rev1).stp \| 1.2 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	Weiblich	Gerade	-55 °C up to +105 °C	125	–
61802525123	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-DSUB (rev23a).IntLib \| 19.7 MB CDS Cadence_WR-DSUB (rev23a).zip \| 78.6 MB EAG Eagle_WR-DSUB (rev23a).lbr \| 583 KB CAD-Dateien ZIP 3D 61802525123 (rev1).pdf \| 672 KB IGS 61802525123 (rev1).iges \| 4.9 MB STP 61802525123 (rev1).stp \| 1.4 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	25	Weiblich	Gerade	-55 °C up to +105 °C	125	–
61803725123	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-DSUB (rev23a).IntLib \| 19.7 MB CDS Cadence_WR-DSUB (rev23a).zip \| 78.6 MB EAG Eagle_WR-DSUB (rev23a).lbr \| 583 KB CAD-Dateien ZIP 3D 61803725123 (rev1).pdf \| 885.3 KB IGS 61803725123 (rev1).iges \| 6.2 MB STP 61803725123 (rev1).stp \| 1.5 MB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	37	Weiblich	Gerade	-55 °C up to +105 °C	125	–

Artikel Nr.	Datenblatt
61800925123	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
61801525123	SPEC
61802525123	SPEC
61803725123	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value) (pcs)	Gender	Typ	Betriebstemperatur	Arbeitsspannung (V (AC))	Design Kit	Muster

Gegenstecker

WR-DSUB 10.30 mm Male Angled PCB Connector w. Hex Screw

WR-DSUB 8.08 mm Male Angled PCB Connector w. Hex Screw

WR-DSUB 10.30 mm Male Angled PCB Connector w/o Hex Screw

WR-DSUB Male IDC

WR-DSUB Male PCB Connector with Hex Screw

WR-DSUB Male PCB Connector

WR-DSUB Male IDC with UNC 4-40 Nut

WR-DSUB Female Terminal Housing

WR-DSUB Male Terminal Housing

WR-DSUB 8.08 mm Male Angled PCB Connector w/o Hex Screw

WR-DSUB Male Solder Bucket

Zubehör

WA-HEX Hexagonal Lock Screws for D-Sub

WA-HEX Hexagonal Lock Nuts for D-Sub

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit Communication Connectors
