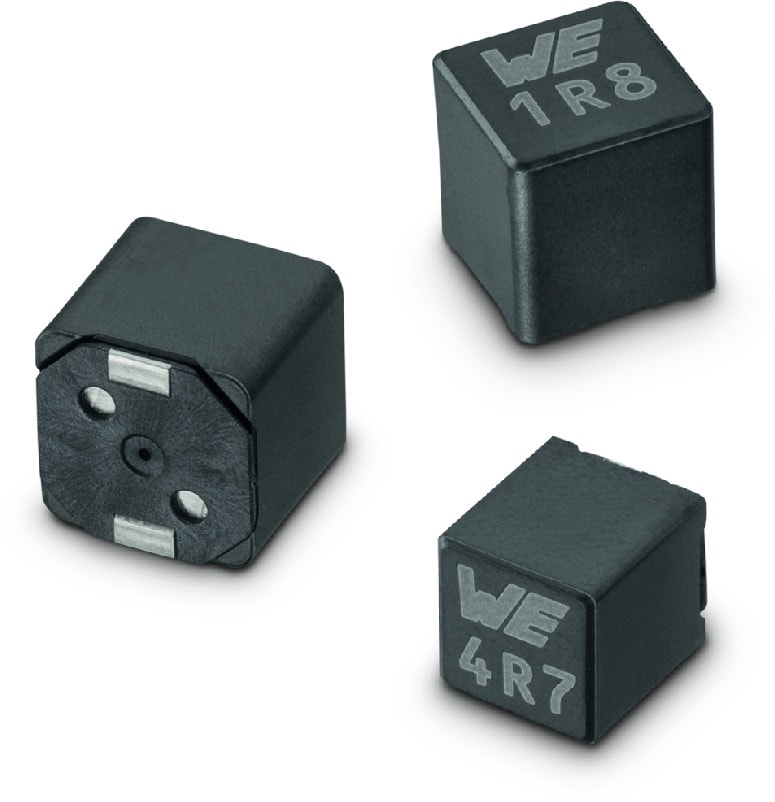

WE-CHSA SMT-Hochstrominduktivität| Automotive | Würth Elektronik Produktkatalog

Bauform	Seriendatenblatt	L (mm)	W (mm)	H (mm)	Montageart
1011	SPEC	10.6	10.6	11	SMT
1212	SPEC	12.2	12.2	11.75	SMT
8090	SPEC	8.1	8.1	9	SMT

LTSpice-Dateien

LT
LTSpice_WE-CHSA (rev22a).zip
|
2.5 KB

Merkmale

Magnetisch geschirmte Stabkern-Drossel
Betriebstemperatur: -55°C bis +150°C
Strombelastbarkeit bis 28A
Optimale Koplanarität durch eingelassene Lötpads
Automotive approved

Anwendung

Eingangsfilterdrossel Motorsteuerungen
Infotainment
Multimedia Applikationen

Artikeldaten

Alle

1011

1212

8090

Artikel Nr.	Datenblatt	Downloads	Status	L (µH)	I_R (A)	I_SAT (A)	R_{DC max.} (mΩ)	f_res (MHz)	Montageart	Design Kit
7843330033	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1011 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-1011 (rev1).stp \| 582.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.33	26	54.5	1.7	230	SMT	784330
7843340033	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-8090 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-8090 (rev1).stp \| 575.4 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.33	21	36	2.1	196	SMT	784330
7843320039	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1212 (rev1).igs \| 2.1 MB STP Download_STP_WE-CHSA-1212 (rev1).stp \| 568.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.39	28	57	1.65	100	SMT	784330
7843340047	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-8090 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-8090 (rev1).stp \| 575.4 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.47	19	29.7	2.8	146	SMT	784330
7843330056	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1011 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-1011 (rev1).stp \| 582.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.56	23.5	43.4	2.05	100	SMT	784330
7843320068	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1212 (rev1).igs \| 2.1 MB STP Download_STP_WE-CHSA-1212 (rev1).stp \| 568.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.68	25.3	41.4	2.05	88	SMT	784330
7843340068	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-8090 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-8090 (rev1).stp \| 575.4 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.68	15.6	24.8	4.1	132	SMT	784330
7843320100	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1212 (rev1).igs \| 2.1 MB STP Download_STP_WE-CHSA-1212 (rev1).stp \| 568.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	22.5	33.7	2.4	81	SMT	784330
7843340100	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-8090 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-8090 (rev1).stp \| 575.4 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	12.8	21.3	5.9	100	SMT	784330
7843330100	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1011 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-1011 (rev1).stp \| 582.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	20.3	34.8	2.9	88	SMT	784330
7843320150	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1212 (rev1).igs \| 2.1 MB STP Download_STP_WE-CHSA-1212 (rev1).stp \| 568.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.5	19.7	28.2	3.3	74	SMT	784330
7843330180	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1011 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-1011 (rev1).stp \| 582.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.8	16	25.9	4.7	67	SMT	784330
7843340220	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-8090 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-8090 (rev1).stp \| 575.4 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.2	8.4	14.7	12	80	SMT	784330
7843320270	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1212 (rev1).igs \| 2.1 MB STP Download_STP_WE-CHSA-1212 (rev1).stp \| 568.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.7	16.2	21.6	4.7	50	SMT	784330
7843330330	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1011 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-1011 (rev1).stp \| 582.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3	13.8	20.5	6.5	55	SMT	784330
7843320330	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1212 (rev1).igs \| 2.1 MB STP Download_STP_WE-CHSA-1212 (rev1).stp \| 568.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3	13.8	19	6.4	45	SMT	784330
7843340330	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-8090 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-8090 (rev1).stp \| 575.4 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3	6.8	12.3	18.4	67	SMT	784330
7843330390	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1011 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-1011 (rev1).stp \| 582.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.9	11.2	17.8	8.7	50	SMT	784330
7843320470	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1212 (rev1).igs \| 2.1 MB STP Download_STP_WE-CHSA-1212 (rev1).stp \| 568.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	12.2	15.3	8.2	37	SMT	784330
7843340470	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-8090 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-8090 (rev1).stp \| 575.4 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	5	9.6	28.9	50	SMT	784330
7843330560	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1011 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-1011 (rev1).stp \| 582.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5.6	9.2	14.9	13	41	SMT	784330
7843320680	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1212 (rev1).igs \| 2.1 MB STP Download_STP_WE-CHSA-1212 (rev1).stp \| 568.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.8	9.8	13	11.9	34	SMT	784330
7843330820	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1011 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-1011 (rev1).stp \| 582.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8.2	7.2	12.8	19.1	34	SMT	784330
7843320820	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1212 (rev1).igs \| 2.1 MB STP Download_STP_WE-CHSA-1212 (rev1).stp \| 568.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8.2	8.8	12.1	15	30	SMT	784330
7843331000	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1011 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-1011 (rev1).stp \| 582.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	6.7	10.7	25.8	30	SMT	784330
7843321000	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1212 (rev1).igs \| 2.1 MB STP Download_STP_WE-CHSA-1212 (rev1).stp \| 568.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	7.8	10.8	20.35	30	SMT	784330
7843321200	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1212 (rev1).igs \| 2.1 MB STP Download_STP_WE-CHSA-1212 (rev1).stp \| 568.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	7.1	10.3	21.5	28	SMT	784330
7843331200	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1011 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-1011 (rev1).stp \| 582.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	5.6	9.1	33.2	28	SMT	784330
7843331800	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1011 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-1011 (rev1).stp \| 582.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	5.1	8.5	41.1	23	SMT	784330
7843321800	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1212 (rev1).igs \| 2.1 MB STP Download_STP_WE-CHSA-1212 (rev1).stp \| 568.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	5.5	7.7	38.4	21	SMT	784330
7843332000	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1011 (rev1).igs \| 2.2 MB STP Download_STP_WE-CHSA-1011 (rev1).stp \| 582.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	4.3	7	60.9	20	SMT	784330
7843322000	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CHSA (rev22d).IntLib \| 881.5 KB ZUK Cadstar_WE-CHSA (rev21a).zip \| 7.3 KB CDS Cadence_WE-CHSA (rev22a).zip \| 1.5 MB EAG Eagle_WE-CHSA (rev21a).lbr \| 34 KB CAD-Dateien ZIP IGS Download_IGS_WE-CHSA-1212 (rev1).igs \| 2.1 MB STP Download_STP_WE-CHSA-1212 (rev1).stp \| 568.2 KB Elektrische Modelle ZIP PSP PSpice_WE-CHSA (rev22a).zip \| 7.6 KB SCS Spectre_WE-CHSA (rev24a).mod \| 8.1 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	5.4	7	43.1	19	SMT	784330

Artikel Nr.	Datenblatt	Simulation
7843330033	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843340033	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843320039	SPEC
7843340047	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843330056	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843320068	SPEC
7843340068	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843320100	SPEC
7843340100	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843330100	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843320150	SPEC
7843330180	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843340220	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843320270	SPEC
7843330330	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843320330	SPEC
7843340330	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843330390	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843320470	SPEC
7843340470	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843330560	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843320680	SPEC
7843330820	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843320820	SPEC
7843331000	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843321000	SPEC
7843321200	SPEC
7843331200	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843331800	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843321800	SPEC
7843332000	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
7843322000	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L (µH)	I_R (A)	I_SAT (A)	R_{DC max.} (mΩ)	f_res (MHz)	Montageart	Design Kit	Muster

WEITERE PRODUKTE

Würth Elektronik bietet fünf Produktserien mit Flachdrahttechnologie an

WE-HCIA

WE-HCIA ist eine Hochstrom-Flachdrahtdrossel für Automobilanwendungen. WE-HCIA besteht aus einem Superflux-Kern und einer Flachdrahtspule. Das niedrige Profil und Hochstromfähigkeit macht die Drossel zu einer guten Option für eine Vielzahl von Anwendungen.

WE-XHMA

WE-XHMA ist eine gegossene Induktionsspule für extrem hohe Ströme für Automobilanwendungen. Die gegossene Konstruktion ist die beste Lösung, um eine maximale Leistungsdichte zu erreichen.

WE-CHSA

WE-CHSA ist eine würfelförmige SMD-Hochstromdrossel für Automobilanwendungen. Ihre geschirmte Konstruktion in Kombination mit einem MnZn-Kern macht sie zur besten Wahl für die Minimierung von Strahlungsemissionen in Filteranwendungen.

WE-CHSA P

WE-CHSA P ist die Leistungsversion der WE-CHSA. Das Kernmaterial wird durch eine neue und verbesserte Eisenlegierung ersetzt. Dies führt zu einem Produkt mit hervorragendem Sättigungsverhalten.

WE-HCFAT

WE-HCFAT ist eine THT-Hochstrominduktivität, die sich durch einen extrem niedrigen RDC-Wert und geringe Kernverluste auszeichnet.Sie hat eine hohe mechanische Stabilität und ist für Anwendungen mit hoher Leistung ausgelegt.
