Bauform	Seriendatenblatt	L (mm)	W (mm)	H (mm)	Material	Montageart
6030	SPEC	6.65	6.45	3.3	Hyperflux	SMT
6060	SPEC	6.65	6.45	6.1	Hyperflux	SMT
8080	SPEC	8.8	8.3	8	Hyperflux	SMT
1090	SPEC	11.6	10.5	9.1	Hyperflux	SMT
1510	SPEC	16.4	15.4	10	Hyperflux	SMT

LTSpice-Dateien

LT
LTSpice_WE-XHMA (rev22b).zip
|
2.4 KB

Merkmale

Flachdrahtspule für geringe Kupferverluste
Komposit-Kernmaterial ermöglicht hohe Sättigungsströme
Kompakte Bauweise
Magnetisch abgeschirmt
Hohe Strombelastbarkeit und Bewältigung hoher transienter Stromspitzen
Geringes Streuflussrauschen
Betriebstemperatur: von -40°C bis zu +125°C
AEC-Q200
Automotive approved

Anwendung

DC/DC-Wandler für Hochstromversorgungen
DC/DC-Wandler für Field Programmable Gate Array (FPGA)
Stromversorgungen für mobile Geräte
POL-Wandler
Mainboards/Grafikkarten
Batteriebetriebene Geräte
Filter

Application Notes

ANP128 Einführung in die thermische Alterung bei verpressten Speicherinduktivitäten
PDF

Artikeldaten

Alle

6030

6060

8080

1090

1510

Artikel Nr.	Datenblatt	Downloads	Status	L (µH)	Tol. L	I_RP,40K (A)	I_R,40K (A)	I_SAT,30% (A)	f_res (MHz)	I_SAT1 (A)	Montageart	R_{DC typ.} (mΩ)	Material	Design Kit
784393440018	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-6030_784393440018 (rev1).igs \| 729.9 KB STP STP_WE-XHMA-6030_78439344018 (rev1).stp \| 210.1 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.18	±20%	35.65	20	50.6	169	24.9	SMT	1.32	Hyperflux	7843931
784393440033	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-6030_784393440033 (rev1).igs \| 729.9 KB STP STP_WE-XHMA-6030_784393440033 (rev1).stp \| 210.1 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.33	±20%	27.35	16.5	42.9	113	20	SMT	2.1	Hyperflux	7843931
784393440056	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-6030_784393440056 (rev1).igs \| 729.9 KB STP STP_WE-XHMA-6030-784393440056 (rev1).stp \| 210.1 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.56	±20%	22.75	16	30.8	77	14.5	SMT	2.9	Hyperflux	7843931
78439344010	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-6030_78439344010 (rev1).igs \| 729.9 KB STP STP_WE-XHMA-6030_78439344010 (rev1).stp \| 210.1 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	±20%	15.75	12	24.95	59	11	SMT	5.5	Hyperflux	7843931
78439358010	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-8080_78439358010 (rev1).igs \| 722.4 KB STP STP_WE-XHMA-8080_78439358010 (rev1).stp \| 202.4 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1	±20%	30.25	17	38.15	53	18.15	SMT	2.1	Hyperflux	7843931
78439344012	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-6030_78439344012 (rev1).igs \| 729.9 KB STP STP_WE-XHMA-6030_78439344012 (rev1).stp \| 210.1 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.2	±20%	14.45	10.3	21.6	53	7.7	SMT	6.4	Hyperflux	7843931
78439369022	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-1090_78439369022 (rev1).igs \| 720 KB STP STP_WE-XHMA-1090_78439369022 (rev1).stp \| 202.7 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.2	±20%	32.05	16	32.1	28	15.65	SMT	2.2	Hyperflux	7843932
78439344022	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-6030_78439344022 (rev1).igs \| 729.9 KB STP STP_WE-XHMA-6030_78439344022 (rev1).stp \| 210.1 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.2	±20%	10.85	8	16.25	37	7.5	SMT	10.5	Hyperflux	7843931
78439358022	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-8080_78439358022 (rev1).igs \| 722.4 KB STP STP_WE-XHMA-8080_78439358022 (rev1).stp \| 202.4 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.2	±20%	21.85	13	26.45	33	12.55	SMT	3.7	Hyperflux	7843931
78439369033	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-1090_78439369033 (rev1).igs \| 720 KB STP STP_WE-XHMA-1090_78439369033 (rev1).stp \| 202.7 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3	±20%	24.95	15	34	23	15.6	SMT	3.4	Hyperflux	7843932
78439344033	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-6030_78439344033 (rev1).igs \| 729.9 KB STP STP_WE-XHMA-6030_78439344033 (rev1).stp \| 210.1 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3	±20%	7.65	6	14.5	31	6.7	SMT	19.2	Hyperflux	7843931
78439369047	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-1090_78439369047 (rev1).igs \| 720 KB STP STP_WE-XHMA-1090_78439369047 (rev1).stp \| 202.7 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	±20%	20	13.5	28.05	21	13.6	SMT	5	Hyperflux	7843932
78439370047	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-1510_78439370047 (rev1).igs \| 720 KB STP STP_WE-XHMA-1510_78439370047 (rev1).stp \| 207.4 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	±20%	29.37	17	47.4	16	20.9	SMT	3.1	Hyperflux	7843932
78439344047	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-6030_784393440047 (rev1).igs \| 729.9 KB STP STP_WE-XHMA-6030_78439344047 (rev1).stp \| 210.1 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	±20%	5.8	4.7	10.5	28	3.7	SMT	31	Hyperflux	7843931
78439346047	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-6060_78439346047 (rev1).igs \| 713.8 KB STP STP_WE-XHMA-6060_78439346047 (rev1).stp \| 201.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	±20%	9.6	7.4	13	28	6.5	SMT	13	Hyperflux	7843931
78439358047	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP STP STP_WE-XHMA-8080_78439358047 (rev1).stp \| 202.4 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.7	±20%	13.35	9.5	16.65	22	7.5	SMT	8.65	Hyperflux	7843931
78439369056	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-1090_78439369056 (rev1).igs \| 720 KB STP STP_WE-XHMA-1090_78439369056 (rev1).stp \| 202.7 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5.6	±20%	18.15	11.5	24.45	18	11.1	SMT	5.9	Hyperflux	7843932
78439346056	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-6060_78439346056 (rev1).igs \| 713.8 KB STP STP_WE-XHMA-6060_78439346056 (rev1).stp \| 201.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5.6	±20%	8.9	6.9	12.1	25	5.8	SMT	15	Hyperflux	7843931
78439369068	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-1090_78439369068 (rev1).igs \| 720 KB STP STP_WE-XHMA-1090_78439369068 (rev1).stp \| 202.7 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.8	±20%	16.3	10.5	23.25	16	10.7	SMT	7.16	Hyperflux	7843932
78439370068	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-1510_78439370068 (rev1).igs \| 720 KB STP STP_WE-XHMA-1510_78439370068 (rev1).stp \| 207.4 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.8	±20%	25.3	15	40.05	14	17.8	SMT	4.1	Hyperflux	7843932
78439346068	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-6060_78439346068 (rev1).igs \| 713.8 KB STP STP_WE-XHMA-6060_78439346068 (rev1).stp \| 201.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.8	±20%	8.1	6.5	11.3	22	5.65	SMT	17.6	Hyperflux	7843931
78439358068	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-8080_78439358068 (rev1).igs \| 722.4 KB STP STP_WE-XHMA-8080_78439358068 (rev1).stp \| 202.4 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.8	±20%	10.55	7.2	17.6	22	8.5	SMT	13	Hyperflux	7843931
78439369082	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-1090_78439369082 (rev1).igs \| 720 KB STP STP_WE-XHMA-1090_78439369082 (rev1).stp \| 202.7 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8.2	±20%	13.4	9.8	20.45	16	9.4	SMT	10	Hyperflux	7843932
78439370082	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-1510_78439370082 (rev1).igs \| 720 KB STP STP_WE-XHMA-1510_78439370082 (rev1).stp \| 207.4 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8.2	±20%	21.35	13	36.4	11	15	SMT	5.5	Hyperflux	7843932
78439346082	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-6060_78439346082 (rev1).igs \| 713.8 KB STP STP_WE-XHMA-6060_78439346082 (rev1).stp \| 201.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8.2	±20%	6.95	5.3	9.3	19	4.6	SMT	23	Hyperflux	7843931
78439369100	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-1090_78439369100 (rev1).igs \| 720 KB STP STP_WE-XHMA-1090_78439369100 (rev1).stp \| 202.7 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	±20%	12.7	9.4	20.3	14	9.2	SMT	11	Hyperflux	7843932
78439370100	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-1510_78439370100 (rev1).igs \| 720 KB STP STP_WE-XHMA-1510_78439370100 (rev1).stp \| 207.4 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	±20%	19.6	11.5	31.2	9	12.9	SMT	6.4	Hyperflux	7843932
78439346100	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-6060_78439346100 (rev1).igs \| 713.8 KB STP STP_WE-XHMA-6060_78439346100 (rev1).stp \| 201.2 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	±20%	6.4	5	9.7	18	5.05	SMT	26.5	Hyperflux	7843931
78439358100	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-8080_78439358100 (rev1).igs \| 722.4 KB STP STP_WE-XHMA-8080_78439358100 (rev1).stp \| 202.4 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	±20%	8.5	5.8	13.5	17	6.3	SMT	19	Hyperflux	7843931
78439369150	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-1090_78439369150 (rev1).igs \| 720 KB STP STP_WE-XHMA-1090_78439369150 (rev1).stp \| 202.7 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	±20%	10.75	8.3	16.95	11	7.2	SMT	14.8	Hyperflux	7843932
78439370150	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-1510_78439370150 (rev1).igs \| 720 KB STP STP_WE-XHMA-1510_78439370150 (rev1).stp \| 207.4 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	±20%	14.7	10	26.1	8	10.25	SMT	10.5	Hyperflux	7843932
78439346150	SPEC	1 Dateien CAD-Dateien ZIP IGS IGS_WE-XHMA-6060_78439346150 (rev1).igs \| 713.8 KB Alle 1 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	15	±20%	4.9	4.2	7.4	14	3.65	SMT	42	Hyperflux	7843931
78439370220	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP IGS IGS_WE-XHMA-1510_78439370220 (rev1).igs \| 720 KB STP STP_WE-XHMA-1510_78439370220 (rev1).stp \| 207.4 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	±20%	13.35	8	22.35	7	9.1	SMT	12.5	Hyperflux	7843932
78439370330	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-XHMA (rev22d).IntLib \| 225 KB CDS Cadence_WE-XHMA (rev22a).zip \| 1.3 MB EAG Eagle_WE-XHMA (rev22a).lbr \| 38.9 KB CAD-Dateien ZIP 3D 3D_WE-XHMA-1510_78439370330 (rev1).pdf \| 52.8 KB IGS IGS_WE-XHMA-1510_78439370330 (rev1).igs \| 729.7 KB STP STP_WE-XHMA-1510_78439370330 (rev1).stp \| 207.4 KB Elektrische Modelle ZIP PSP PSpice_WE-XHMA (rev22b).zip \| 7.6 KB SCS Spectre_WE-XHMA (rev24a).mod \| 8.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	33	±20%	10.8	8.5	18.15	5	6.8	SMT	18	Hyperflux	7843932

Artikel Nr.	Datenblatt
784393440018	SPEC
784393440033	SPEC
784393440056	SPEC
78439344010	SPEC
78439358010	SPEC
78439344012	SPEC
78439369022	SPEC
78439344022	SPEC
78439358022	SPEC
78439369033	SPEC
78439344033	SPEC
78439369047	SPEC
78439370047	SPEC
78439344047	SPEC
78439346047	SPEC
78439358047	SPEC
78439369056	SPEC
78439346056	SPEC
78439369068	SPEC
78439370068	SPEC
78439346068	SPEC
78439358068	SPEC
78439369082	SPEC
78439370082	SPEC
78439346082	SPEC
78439369100	SPEC
78439370100	SPEC
78439346100	SPEC
78439358100	SPEC
78439369150	SPEC
78439370150	SPEC
78439346150	SPEC
78439370220	SPEC
78439370330	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	L (µH)	Tol. L	I_RP,40K (A)	I_R,40K (A)	I_SAT,30% (A)	f_res (MHz)	I_SAT1 (A)	Montageart	R_{DC typ.} (mΩ)	Material	Design Kit	Muster

FLACHDRAHTINDUKTIVITÄT

Entwickelt im Hinblick auf Effizienz

Elektronische Geräte werden immer leistungsfähiger und kleiner. Daher ist es wichtig, dass elektronische Bauteile entsprechend gestaltet werden. Um diese Anforderungen zu erfüllen, werden bei WE Induktivitäten optimierte Kernmaterialien und geeignete Drahtformen wie Flachdraht verwendet. Die WE-XHMA Serie zeichnet sich durch eine extrem hohe Strombelastbarkeit bis 50,6 A Sättigungsstrom und die Bewältigung hoher transienter Stromspitzen aus. Ihre Bauweise als Flachdrahtspule mit einem Kompositkernmaterial sorgt für geringe Kupferverluste und ein stabiles Verhalten bei Temperaturschwankungen.

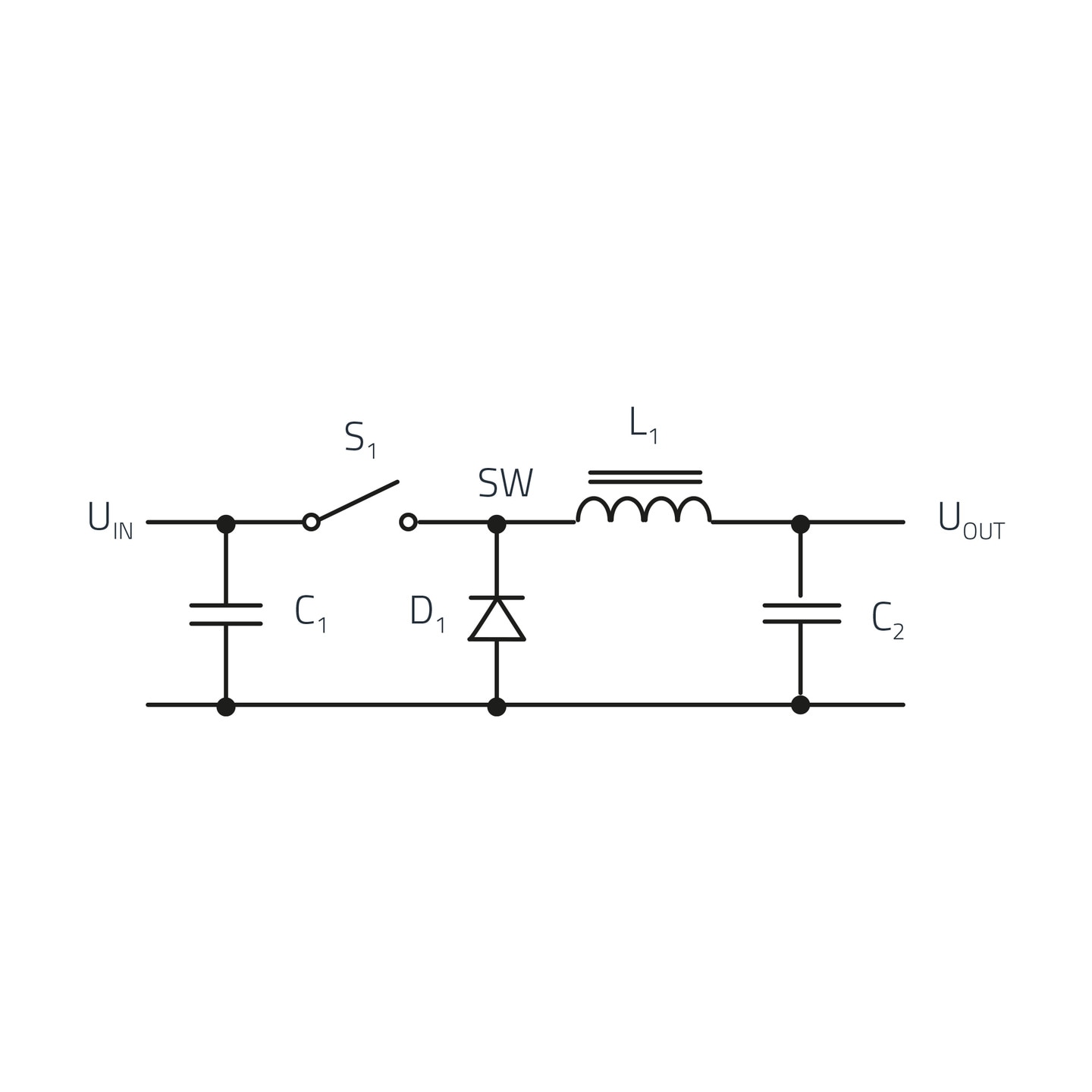

Typische Abwärtswandler-Anwendung

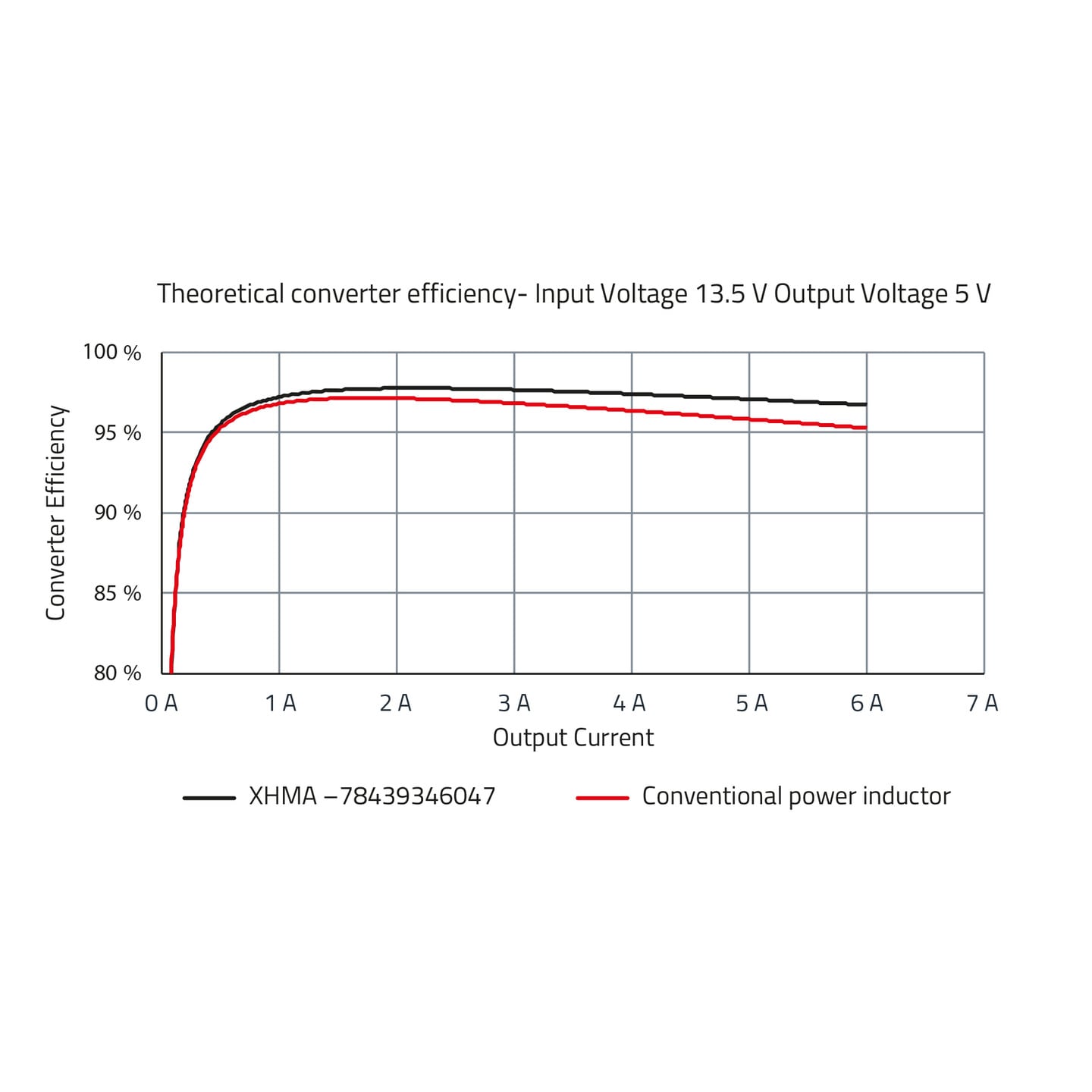

Verbessern Sie den Wirkungsgrad durch den Einsatz einer Flachdrahtinduktivität

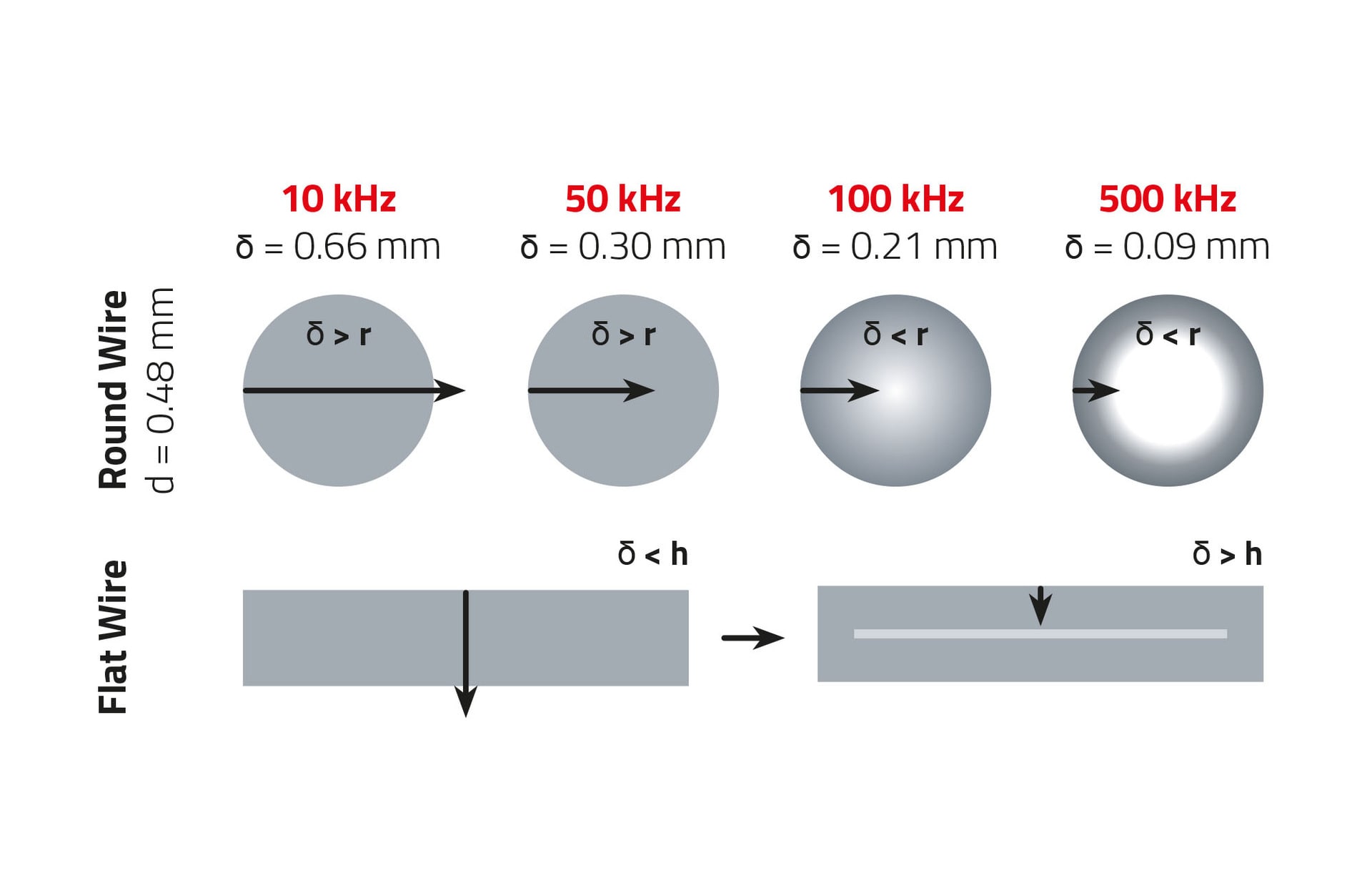

Die Auswirkungen des Skin-Effekts

Die Abbildung zeigt den Querschnitt eines zylindrischen Leiters und eines flachen Leiters, die Intensität der grauen Farbe stellt die Stromstärke im Leiter dar.δ ist die Skin-Tiefe.

Der AC-Skin-Effekt verringert die effektive Querschnittsfläche, über die der Strom fließen kann. Ein Flachdraht hat bei gleichem Querschnitt eine viel größere Oberfläche. Je größer die Oberfläche, desto geringer ist der Einfluss des Skineffekts.

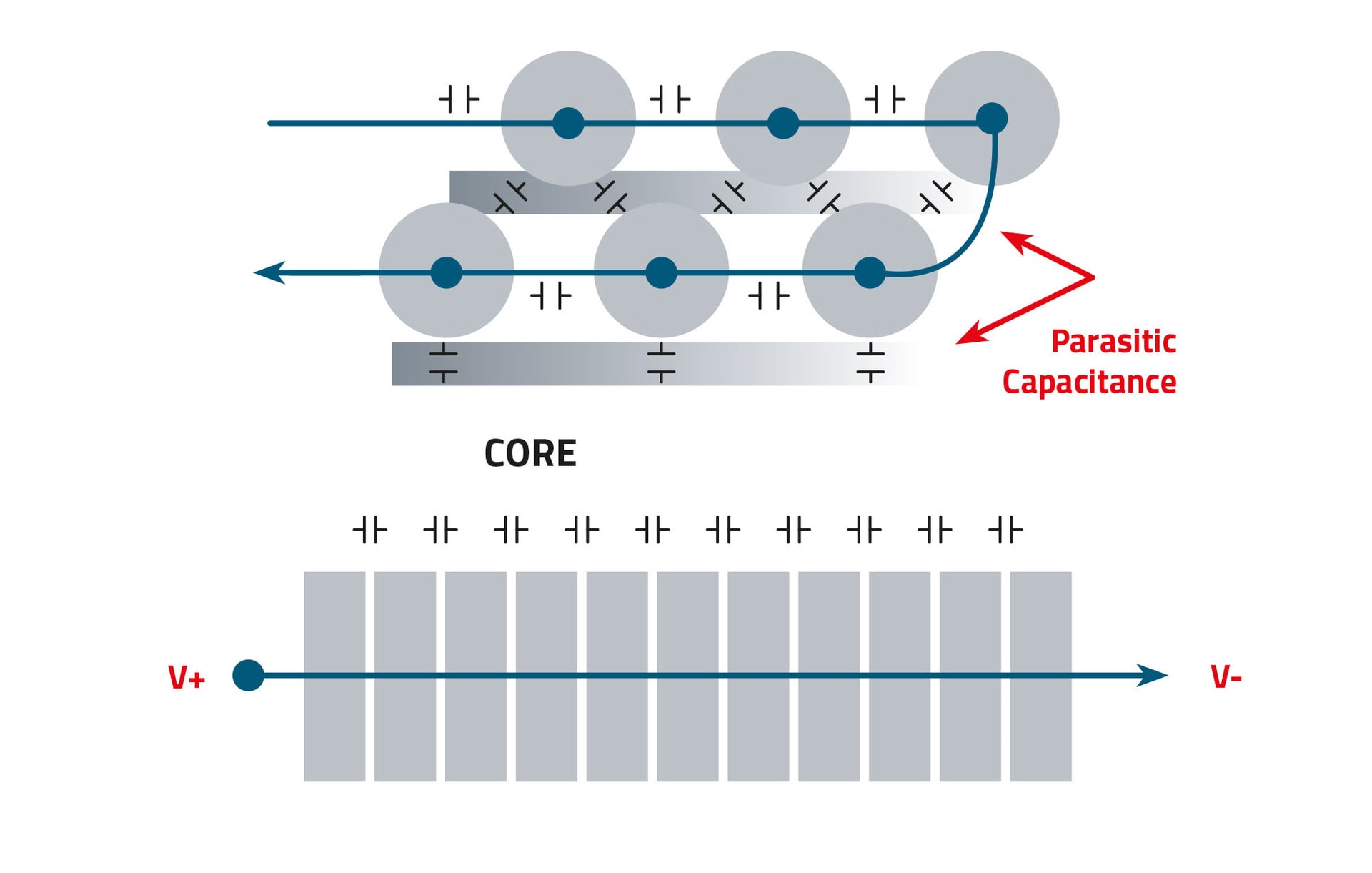

Verteilung des elektrischen Feldes in Flach- und Runddraht

Flachdrähte können das elektrische Feld gleichmäßig verteilen, wodurch die parasitäre Kapazität minimiert und der beste EMV-Effekt an der Quelle erzielt wird. Das Problem der EMI-Kompatibilität wird minimiert.

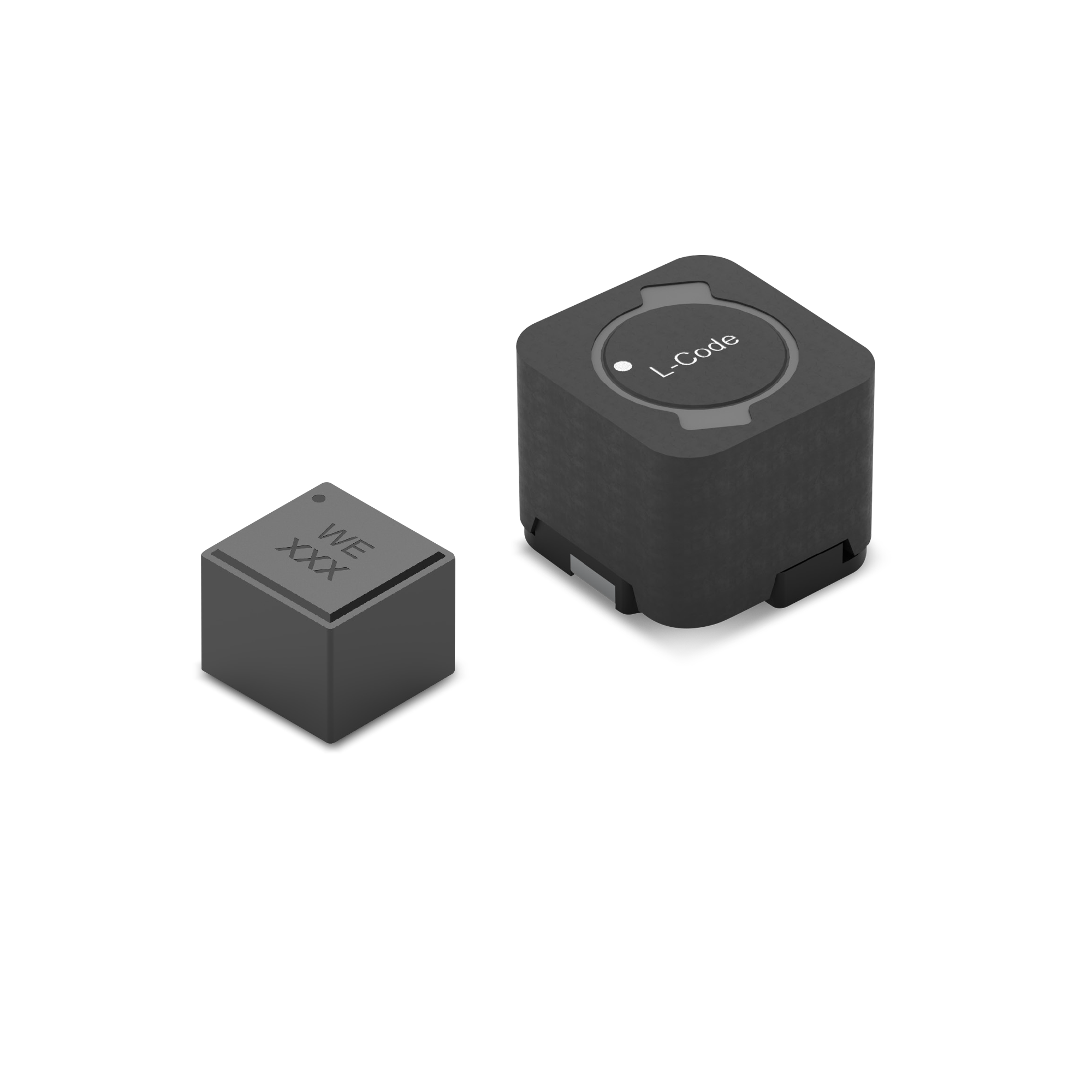

Der Größenunterschied zwischen WE-XHMA und einer herkömmlichen geschirmten Standard-Leistungsinduktivität

Die Verwendung von Flachdraht ist platzsparend. Die WE-XHMA ist zum Beispiel dreimal kleiner im Volumen und benötigt dreimal weniger Platz auf der Leiterplatteals eine entsprechende Runddrahtdrossel. Bei einem 1:1-Vergleich bieten Flachdrahtdrosseln bessere Nennströme als entsprechende Runddrahtdrosseln.

WEITERE PRODUKTE

Würth Elektronik bietet fünf Produktserien mit Flachdrahttechnologie an

WE-HCFAT

WE-HCFAT ist eine THT-Hochstrominduktivität, die sich durch einen extrem niedrigen RDC-Wert und geringe Kernverluste auszeichnet.Sie hat eine hohe mechanische Stabilität und ist für Anwendungen mit hoher Leistung ausgelegt.

WE-HCIA

WE-HCIA ist eine Hochstrom-Flachdrahtdrossel für Automobilanwendungen. WE-HCIA besteht aus einem Superflux-Kern und einer Flachdrahtspule. Das niedrige Profil und Hochstromfähigkeit macht die Drossel zu einer guten Option für eine Vielzahl von Anwendungen.

WE-XHMA

WE-XHMA ist eine gegossene Induktionsspule für extrem hohe Ströme für Automobilanwendungen. Die gegossene Konstruktion ist die beste Lösung, um eine maximale Leistungsdichte zu erreichen.

WE-CHSA

WE-CHSA ist eine würfelförmige SMD-Hochstromdrossel für Automobilanwendungen. Ihre geschirmte Konstruktion in Kombination mit einem MnZn-Kern macht sie zur besten Wahl für die Minimierung von Strahlungsemissionen in Filteranwendungen.

WE-CHSA P

WE-CHSA P ist die Leistungsversion der WE-CHSA. Das Kernmaterial wird durch eine neue und verbesserte Eisenlegierung ersetzt. Dies führt zu einem Produkt mit hervorragendem Sättigungsverhalten.

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WE-XHMA - SMD-Hochstrom-Spritzgießdrossel für Fahrzeuge

Mehr erfahren

Neudefinition von Nennstrommessungen für Leistungsinduktivitäten
PDF
