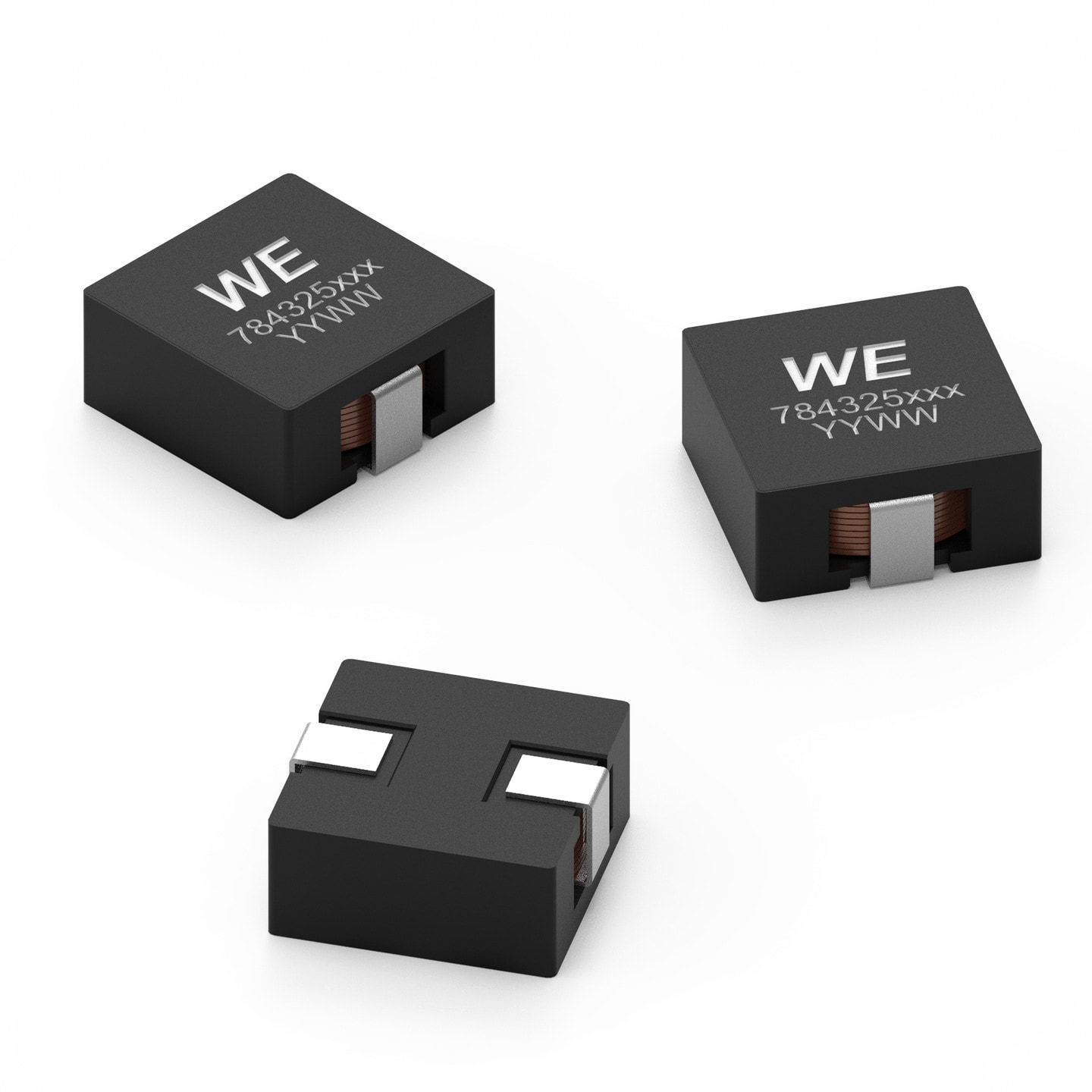

WE-HCIA SMT-Flachdraht-Hochstrominduktivität

Bauform	Seriendatenblatt	Maße	L (mm)	W (mm)	H (mm)

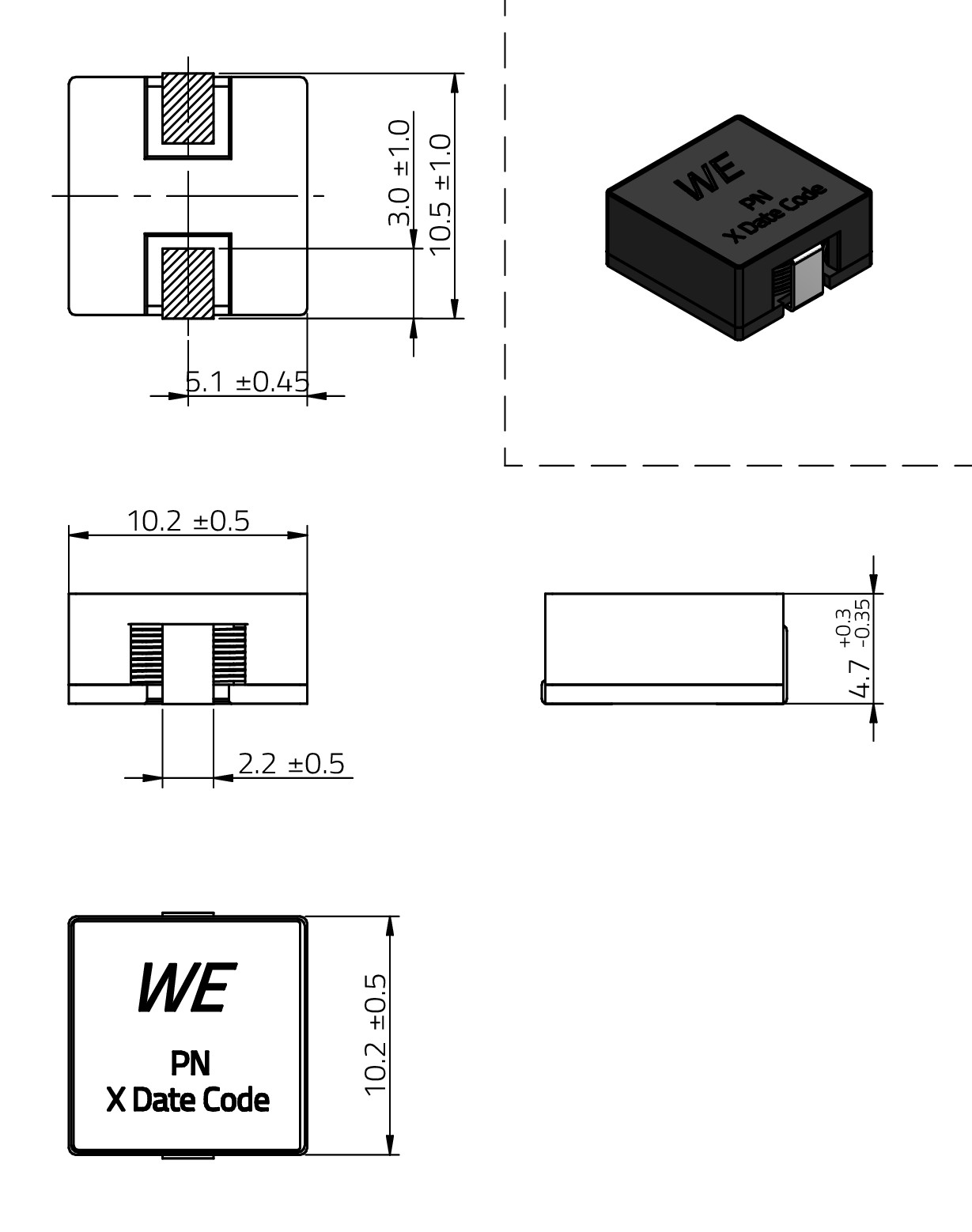

1050	SPEC		10.5	10.2	4.7

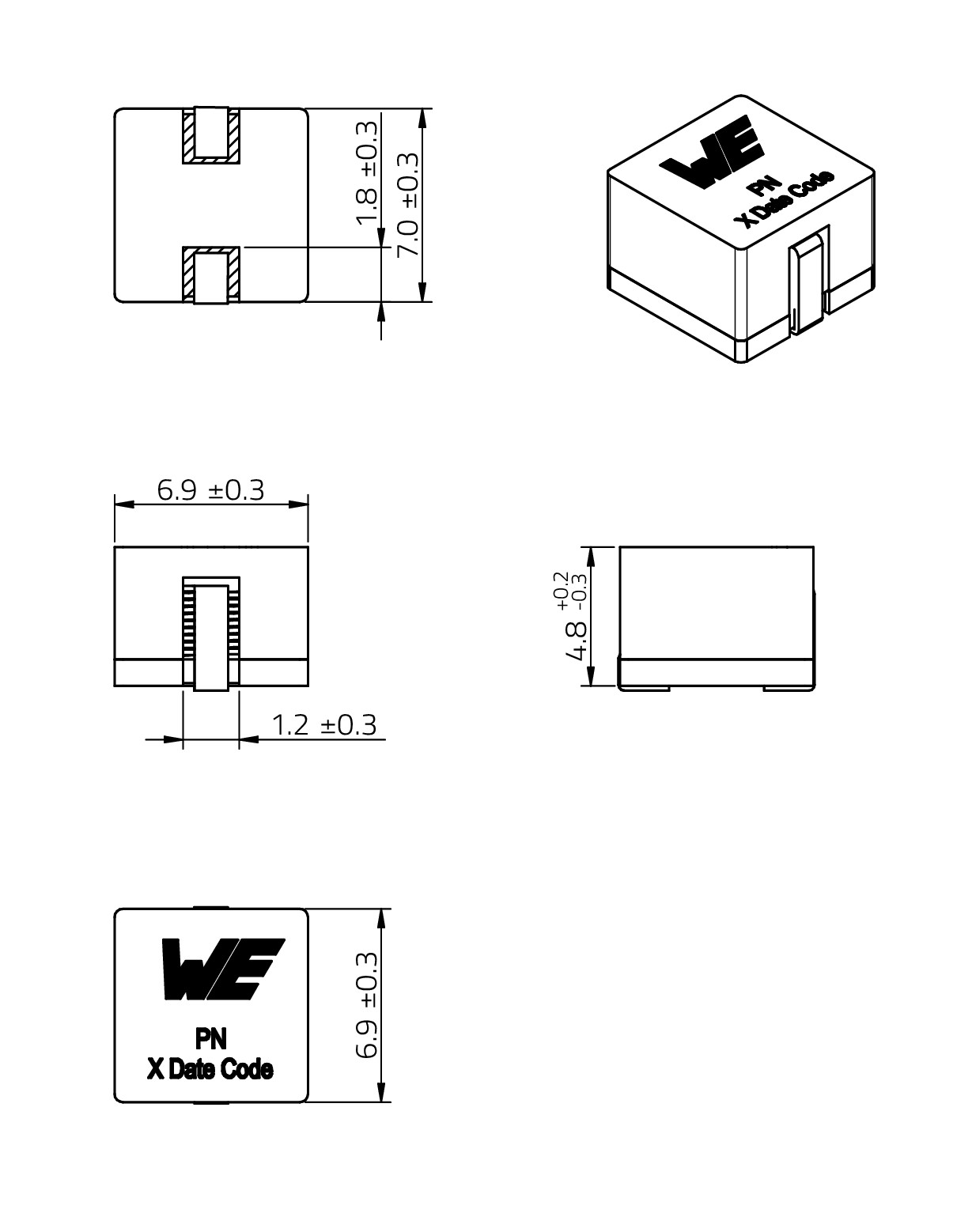

7050	SPEC		7	6.9	4.8

LTSpice-Dateien

LT
LTSpice_WE-HCIA (rev24a).zip
|
2.4 KB

Merkmale

Magnetisch geschirmt
Flachdrahtspule für geringe Verluste
Geringes Streufeld
Betriebstemperatur: von -55 °C bis zu +150 °C
Strombelastbarkeit bis zu 36 A
AEC-Q200
Automotive approved

Anwendung

Filterdrossel für Motorelektronik
Infotainment im Auto
Multimedia-Anwendungen

Artikeldaten

Alle

1050

7050

Artikel Nr.	Datenblatt	Downloads	Status	L (µH)	Tol. L	I_R (A)	I_SAT,30% (A)	R_{DC max.} (mΩ)	f_res (MHz)
7843140047	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.47	±20%	16.9	25	1.65	292
7843250072	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB CAD-Dateien ZIP IGS IGS_WE-HCIA-1050_7843250072 (rev1).igs \| 4.3 MB STP STP_WE-HCIA-1050_7843250072 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	0.72	±20%	22	36.1	1.38	103
784314011	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.1	±20%	14.7	15.2	3.47	147
784325012	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB CAD-Dateien ZIP IGS IGS_WE-HCIA-1050_784325012 (rev1).igs \| 4.3 MB STP STP_WE-HCIA-1050_784325012 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.2	±20%	20	30	2.04	76
784325018	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB CAD-Dateien ZIP IGS IGS_WE-HCIA-1050_784325018 (rev1).igs \| 4.3 MB STP STP_WE-HCIA-1050_784325018 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.8	±20%	16	25	3.3	60
784325024	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB CAD-Dateien ZIP IGS IGS_WE-HCIA-1050_784325024 (rev1).igs \| 4.3 MB STP STP_WE-HCIA-1050_784325024 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.4	±20%	14	20.7	5.4	55
784325033	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB CAD-Dateien ZIP IGS IGS_WE-HCIA-1050_784325033 (rev1).igs \| 4.3 MB STP STP_WE-HCIA-1050_784325033 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3	±20%	12	18	5.75	41
784314033	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.3	±20%	9.2	8.7	9.62	68
784325042	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB CAD-Dateien ZIP IGS IGS_WE-HCIA-1050_784325042 (rev1).igs \| 4.3 MB STP STP_WE-HCIA-1050_784325042 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.2	±20%	11	15.7	7.8	36
784314049	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.9	±20%	7.6	7.2	15.85	64
784325055	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB CAD-Dateien ZIP IGS IGS_WE-HCIA-1050_784325055 (rev1).igs \| 4.3 MB STP STP_WE-HCIA-1050_784325055 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5.2	±20%	10	14.3	9.45	31
784325065	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB CAD-Dateien ZIP IGS IGS_WE-HCIA-1050_784325065 (rev1).igs \| 4.3 MB STP STP_WE-HCIA-1050_784325065 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.5	±20%	8.4	13	11.55	27
784314065	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6.5	±20%	6.3	6.4	23.65	50
784325078	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB CAD-Dateien ZIP IGS IGS_WE-HCIA-1050_784325078 (rev1).igs \| 4.3 MB STP STP_WE-HCIA-1050_784325078 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7.8	±20%	8	12	14.4	23
784325100	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB CAD-Dateien ZIP IGS IGS_WE-HCIA-1050_784325100 (rev1).igs \| 4.3 MB STP STP_WE-HCIA-1050_784325100 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	±20%	7.2	10.3	23.1	21
784314100	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	±20%	3.7	4.85	33.72	41
784325160	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-HCIA (rev24a).IntLib \| 379 KB CDS Cadence_WE-HCIA (rev22b).zip \| 2.2 MB EAG Eagle_WE-HCIA (rev24a).lbr \| 38 KB CAD-Dateien ZIP IGS IGS_WE-HCIA-1050_784325160 (rev1).igs \| 4.3 MB STP STP_WE-HCIA-1050_784325160 (rev1).stp \| 1.3 MB Elektrische Modelle ZIP PSP PSpice_WE-HCIA (rev24a).zip \| 7.3 KB SCS Spectre_WE-HCIA (rev24a).mod \| 7.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16.7	±20%	5	7.8	38	16

Artikel Nr.	Datenblatt
7843140047	SPEC
7843250072	SPEC
784314011	SPEC
784325012	SPEC
784325018	SPEC
784325024	SPEC
784325033	SPEC
784314033	SPEC
784325042	SPEC
784314049	SPEC
784325055	SPEC
784325065	SPEC
784314065	SPEC
784325078	SPEC
784325100	SPEC
784314100	SPEC
784325160	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	L (µH)	Tol. L	I_R (A)	I_SAT,30% (A)	R_{DC max.} (mΩ)	f_res (MHz)	Muster

WEITERE PRODUKTE

Würth Elektronik bietet fünf Produktserien mit Flachdrahttechnologie an

WE-HCIA

WE-HCIA ist eine Hochstrom-Flachdrahtdrossel für Automobilanwendungen. WE-HCIA besteht aus einem Superflux-Kern und einer Flachdrahtspule. Das niedrige Profil und Hochstromfähigkeit macht die Drossel zu einer guten Option für eine Vielzahl von Anwendungen.

WE-XHMA

WE-XHMA ist eine gegossene Induktionsspule für extrem hohe Ströme für Automobilanwendungen. Die gegossene Konstruktion ist die beste Lösung, um eine maximale Leistungsdichte zu erreichen.

WE-CHSA

WE-CHSA ist eine würfelförmige SMD-Hochstromdrossel für Automobilanwendungen. Ihre geschirmte Konstruktion in Kombination mit einem MnZn-Kern macht sie zur besten Wahl für die Minimierung von Strahlungsemissionen in Filteranwendungen.

WE-CHSA P

WE-CHSA P ist die Leistungsversion der WE-CHSA. Das Kernmaterial wird durch eine neue und verbesserte Eisenlegierung ersetzt. Dies führt zu einem Produkt mit hervorragendem Sättigungsverhalten.

WE-HCFAT

WE-HCFAT ist eine THT-Hochstrominduktivität, die sich durch einen extrem niedrigen RDC-Wert und geringe Kernverluste auszeichnet.Sie hat eine hohe mechanische Stabilität und ist für Anwendungen mit hoher Leistung ausgelegt.
