Merkmale

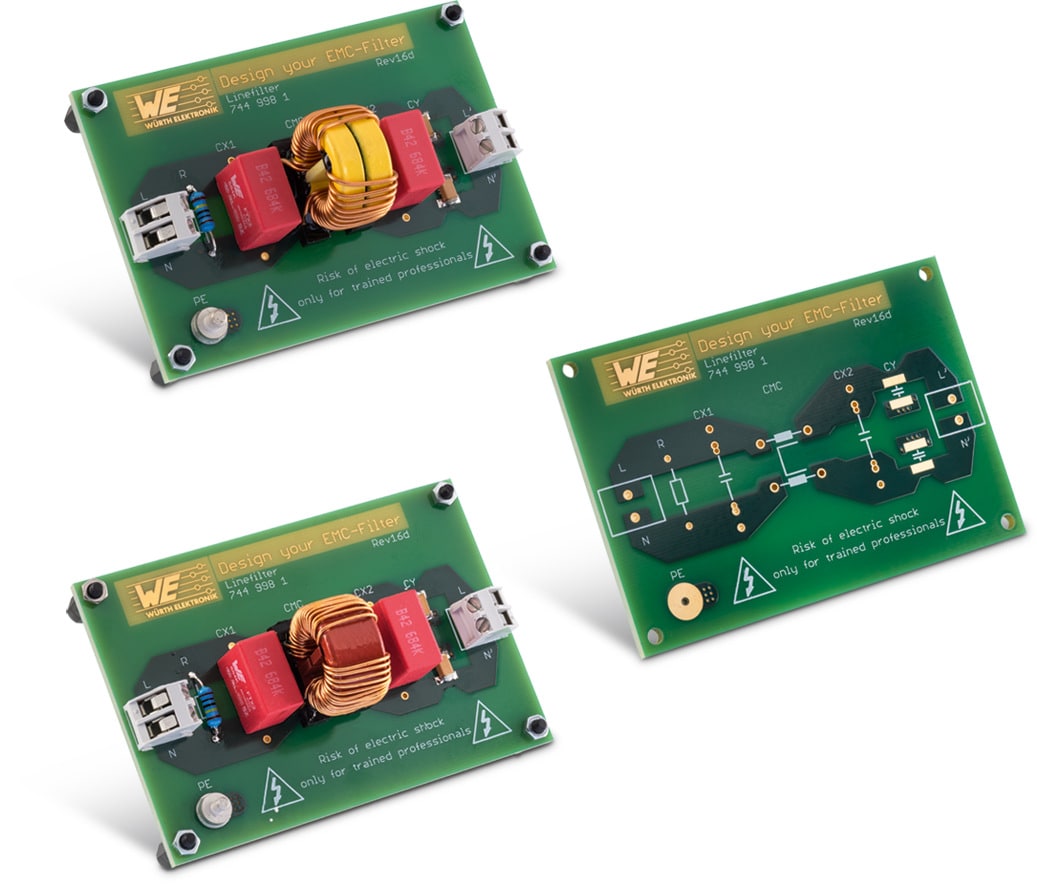

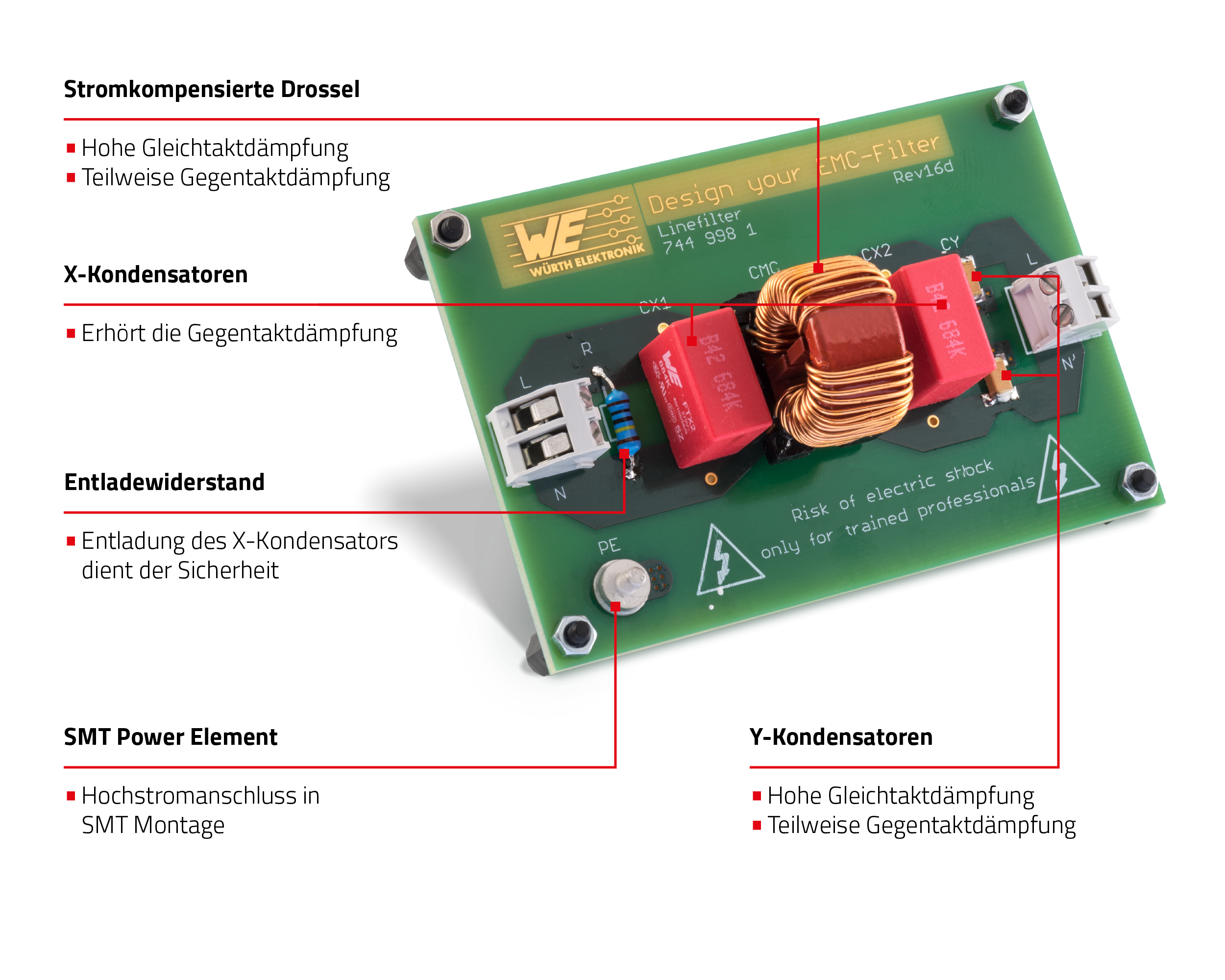

- Leiterplatte zum Test unterschiedlicher EMV-Filter
- Zur Bewertung und Auswahl verschiedener Filterkomponenten für die bestmögliche Gleich- und Gegentaktdämpfung für ihre Anwendung
- THT (Through Hole Technology) Montage
Bauteile sind nicht enthalten!
Anwendung
- Netzfilter mit guter Eignung auch bei unbekannten Quell- und Senkenimpedanzen
- Unterdrückung leitungsgebundener Störungen, die zum Beispiel durch Schaltnetzteile verursacht werden
- AC-Netzanwendungen bis 250 V
- Es handelt sich hier um ein Evaluation Board. Die Platine sollte nicht in die Endanwendung eingebaut werden.
Application Notes
Gleich- und Gegentaktdämpfung

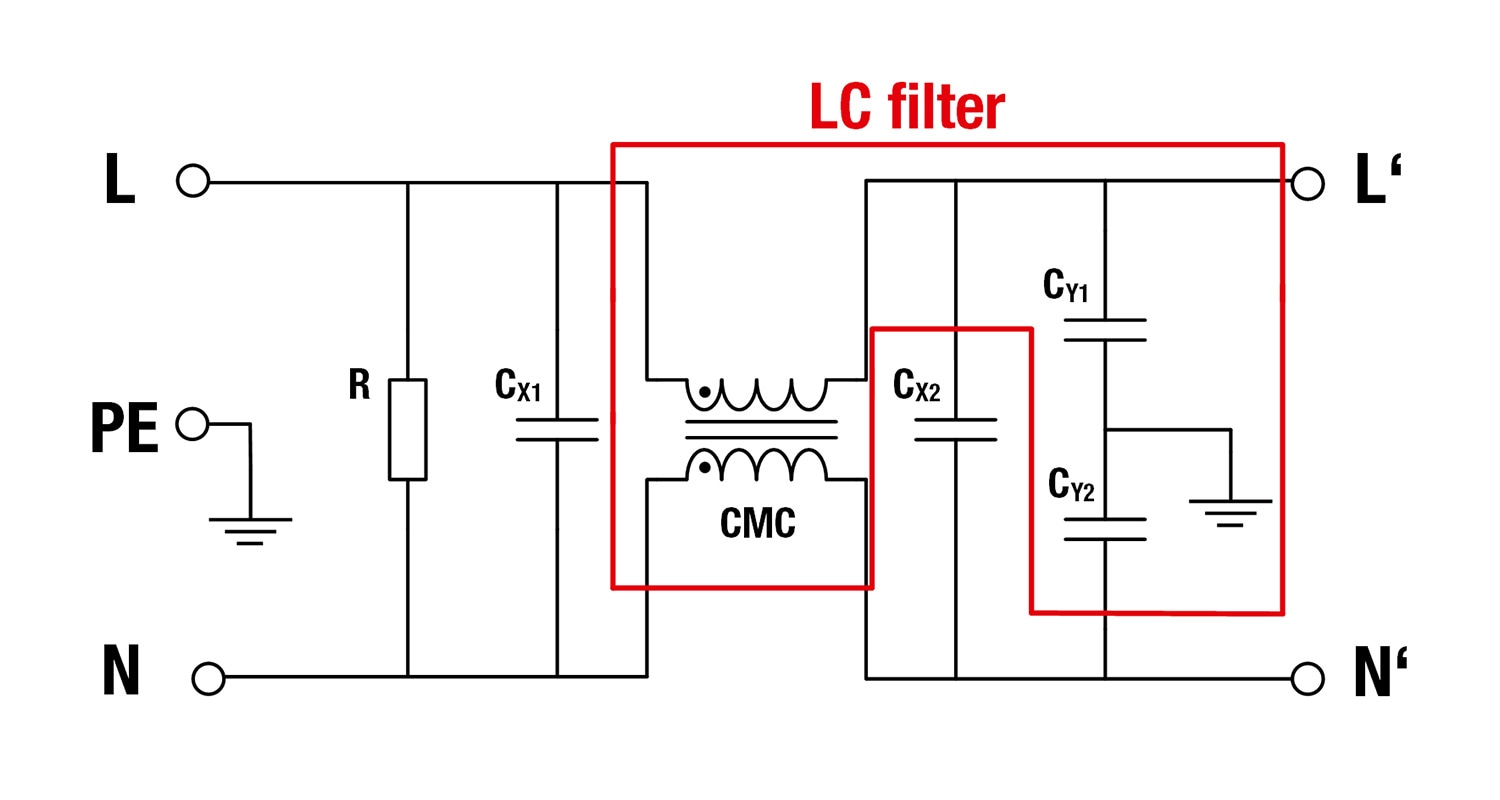

LC-Filter zur Unterdrückung von Gleichtaktstörungen
Die stromkompensierte Drossel (CMC) und die Y-Kondensatoren (CY1, CY2) bilden einen Tiefpass für hochfrequente Gleichtaktstörungen. Während die Y-Kondensatoren hochfrequente Störungen in Richtung Erde ableiten, werden sie durch die stromkompensierte Drossel aufgrund der hohen Gleichtaktimpedanz gedämpft.

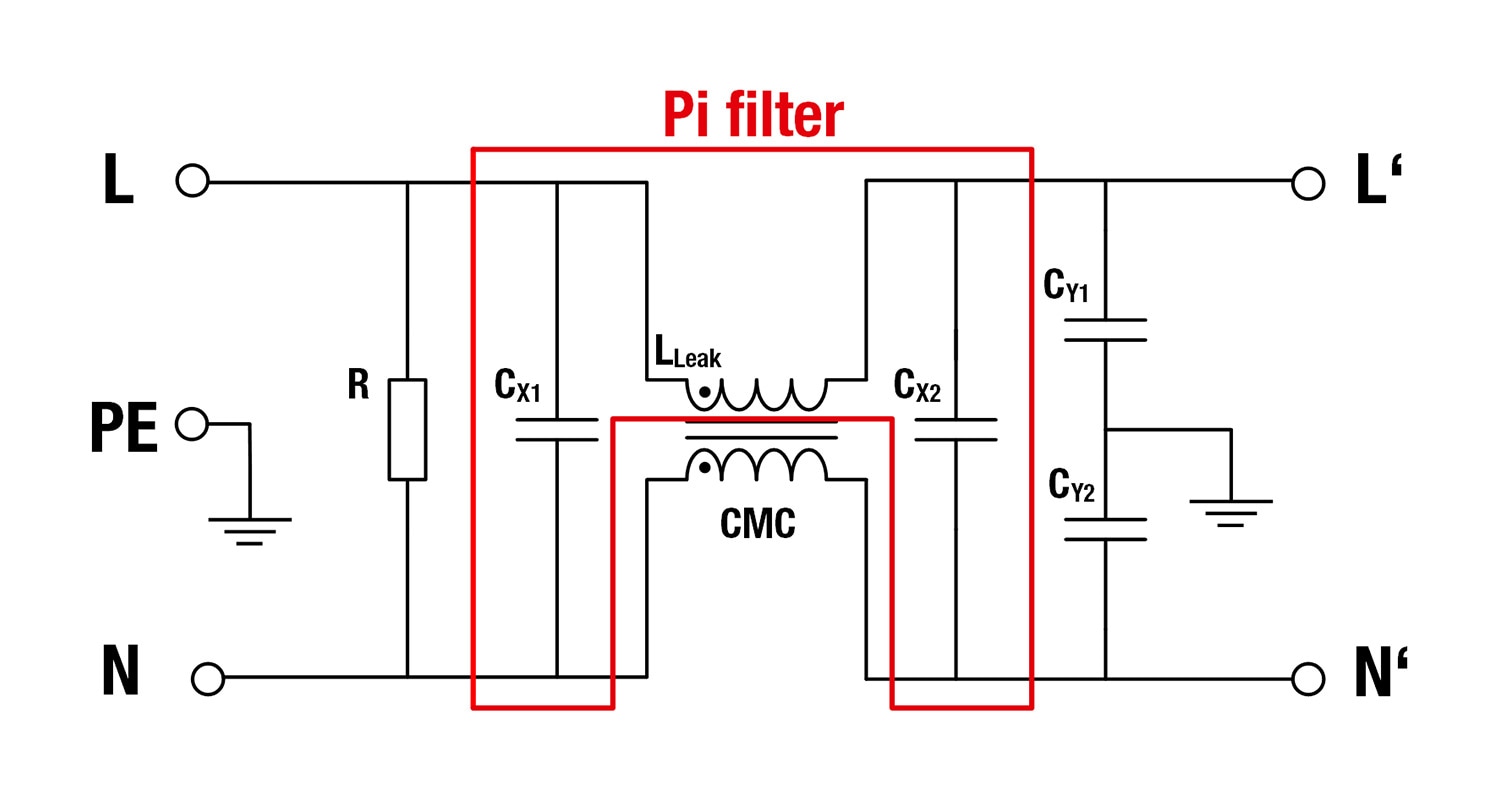

Pi-Filter zur Unterdrückung von Gegentaktstörungen
In dieser Schaltung bilden die Streuinduktivität (LLeak) der stromkompensierten Drossel und die X-Kondensatoren (CX1 und CX2) einen Tiefpassfilter. Die hochfrequenten Störungen werden gefiltert, während der Versorgungsstrom, der typischerweise eine viel niedrigere Frequenz hat (50 Hz), nahezu unbeeinflusst bleibt.
